Base Boarduino Compatível Com Arduino E Atmega 328

Descrição

BASE BOARDUINO Compatível com ARDUINO e Atmega328

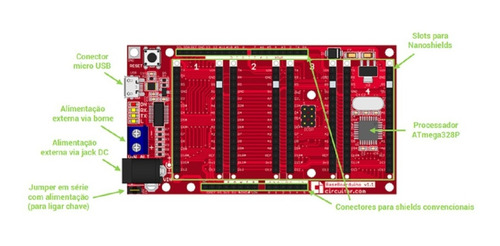

Microcontrolador ATmega328 – mesmo do ARDUINO UNO;
Quatro slots para Nanoshields;
Aceita shields padrão Arduino;
Consumo de apenas 27mA – metade da do Arduino UNO;
Conversor USB FTDI – evita problemas de compatibilidade;
Conector micro USB – use o mesmo cabo do seu celular;
Entrada para Alimentação Externa com Conector Circular;
Entrada para Alimentação Externa com Borne de Parafuso;
Jumper para ligação de chave liga-desliga;

A Base Boarduino é uma placa compatível com Arduino e que, assim como a Base Board, funciona como a placa mãe do sistema Nanoshields. Ela possui o mesmo Microcontrolador do Arduino UNO, o ATmega328, e permite a conexão de shields convencionais de Arduino ou até quatro Nanoshields simultâneos.

Para gravar a Base Boarduino, selecione a placa Arduino UNO na Arduino IDE.
O conector USB da Base Boarduino segue o padrão micro-B, de modo que se pode usar o mesmo cabo utilizado pela maioria dos telefones celulares atuais para conectá-la ao computador. Além disso, a Base Boarduino utiliza um conversor USB/serial fabricado pela FTDI, o que evita muitos problemas de compatibilidade na conexão USB.

A placa ainda proteções contra curto-circuito na porta USB, de modo que se você conectar algo errado no seu circuito, não corre o risco de queimar a porta USB do seu computador. Além disso, a entrada de alimentação por fonte externa também é protegida contra inversão de polaridade, reduzindo o riscos de queimar a placa em caso de uma conexão invertida acidentalmente.

A Entrada de Alimentação externa segue o padrão do Arduino UNO, com jack DC, aceitando tensões desde 7V até 20V (máximo recomendado 12V). A placa também inclui uma entrada adicional com dois terminais de parafuso (borne), permitindo ligar qualquer fonte externa que não possua conector no padrão Arduino. Também é possível conectar uma chave liga/desliga em série com a entrada de alimentação externa, substituindo o jumper da entrada de alimentação por dois fios conectados à chave.

A Programação pode ser feita da mesma forma que um Arduino.

Características
Microcontrolador ATmega328P de 8 bits.
Clock de 16MHz (cristal).
Memória Flash de 32Kbytes.
Memória SRAM de 2Kbytes.
Memória EEPROM de 1Kbyte.
8 Entradas Analógicas.
18 pinos de I/O digitais.
Interfaces de Comunicação SPI, I2C e UART.
6 Saídas do tipo PWM.
Botão de Reset na placa.
LED vermelho indicador de alimentação.
LED indicativo amarelo no pino D13 (mesmo do Arduino).
LEDs indicativos de comunicação serial (RX/TX).
Conector USB micro-B.
Circuito de chaveamento automático entre alimentação externa (VIN) ou via USB.
Porta USB protegida contra curto-circuitos.
Entrada de alimentação externa via jack DC (mesmo padrão do Arduino UNO).
Entrada de alimentação externa via terminais de parafuso (borne).
Tensão de entrada de alimentação externa: 7V a 20V (recomendado até 12V).
Proteção contra inversão de polaridade na entradas de alimentação externa.
Jumper para ativar a alimentação externa, podendo ser substituído por uma chave liga/desliga externa.
Consumo: o consumo médio de 27mA (standalone, sem circuitos externos).
Corrente DC por pino de I/O: 40mA.
Níveis lógicos dos pinos de I/O: 5V, aceitando 2V ou mais como nível lógico alto de entrada.
