Contator Weg 32a Bipolar 1na 1nf Cwb32-11-20d23

Descrição

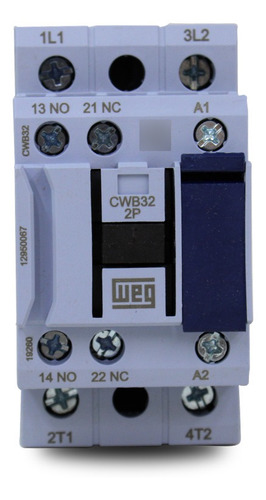

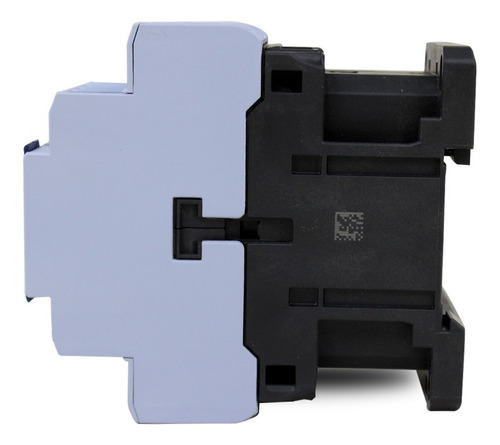

Contator Weg 220V 32A Bipolar 1NA 1NF CWB32-11-20D23

Os Contatores são dispositivos eletromecânicos que controlam on/off de cargas elétricas a partir de um circuito de comando. A linha de Contatores Weg CWB é produzida através de resultados obtidos pela análise de softwares de modelagem para simulação de sistemas eletromagnéticos e eletromecânicos. Os contatos elétricos dos contatores CWB são fabricados com ligas especiais de prata, que asseguram excelente condutividade elétrica e alta confiabilidade de contato. Durante a operação, os contatos de abertura dupla e as câmaras de extinção garantem a rápida extinção do arco e uma elevada resistência contra os efeitos de desgaste do arco elétrico, e consequentemente, uma longa vida elétrica.

Aplicações: Recomendável para o acionamento de motores com rotor tipo “gaiola de esquilo” em cargas normais como bombas, ventiladores e compressores.

Características Técnicas:

SKU: 12950067
Modelo: CWB32-11-20D23
Tensão/Frequência da BOBINA:
24VCC (Tensão em Corrente Continua)
Estimativa Vida Mecânica BOBINA: 6.000.000 Manobras
Tensão Máxima de Operação dos CONTATOS PRINCIPAIS: 690V
Correntes de Emprego nos CONTATOS PRINCIPAIS:
220V - 32A
380V - 32A
440V - 32A
500V - 28A
690V - 21A
Categoria de Utilização (Recomendável):
AC-3: Acionamento e parada de motores tipo “Gaiola de Esquilo” / Reverter sentido de giro do motor somente quando o mesmo parar
Corrente por Categoria:
AC-1: 13,7A
AC-3: 32A
AC-4: 50A
Número de Contatos Principais: 2
Números de Contatos Auxiliares:
1NA – 1 contato normalmente aberto
1NF – 1 contato normalmente fechado
Grau de proteção:
Terminais Principais - IP10
Contato Auxiliares - IP20
Fixação: Trilho DIN 35mm ou Parafusos
Peso Aproximado: 0,49kg

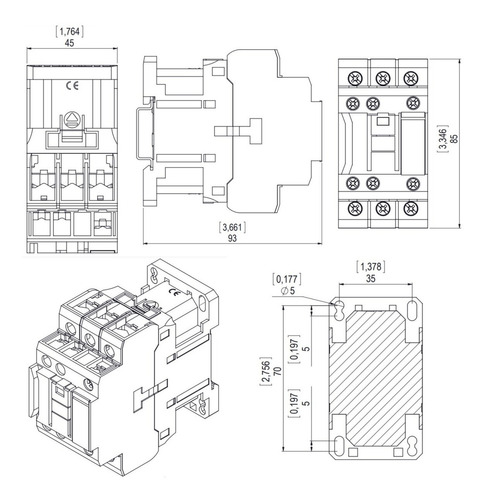

Dimensões (mm):
Largura - 45
Altura – 85
Profundidade – 93
