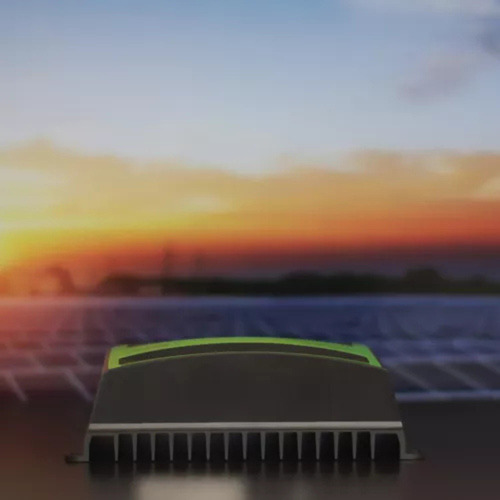

Controlador De Carga Painel Solar Pwm 50a 12v Ou 24v Usb Lcd
O que você precisa saber sobre este produto
- Unidades por kit: 1
- Com arquitetura .
- Tem um núcleo de .
- Apresenta 1MB de memória RAM.
- Montagem THT.
- Tem encapsulamento Mini Controlador de Carga Descarga MCU-KP-SC50A Formato de venda Unidade.
- Com 8 entradas e saídas.
Opções de compra:
Características do produto
Características principais
Marca | Knup |
|---|---|
Modelo | kp-sc20a |
Número de peça | 1 |
Formato de venda | Unidade |
Outros
Tipo de encapsulamento | Mini Controlador de Carga Descarga MCU-KP-SC50A Formato de venda Unidade |
|---|---|
Tipo de montagem | THT |
Voltagem de alimentação | 12v Ou 24v |
Temperatura de operação | -35 -+ 60°C |
Quantidade de entradas e saídas | 8 |
Quantidade de pinos | 6 |
Memória EEPROM | 1 MB |
Capacidade total do módulo de memória RAM | 1 MB |
Memória Flash | 1 MB |
Altura | 12 cm |
Largura | 5,7 cm |
Comprimento | 19 cm |
Descrição
O Controlador De Carga Painel Solar Pwm 50a 12v Ou 24v Usb Lcd é um dispositivo que fica entre os painéis e as baterias e é utilizado para controlar a voltagem de entrada nelas, evitando sobrecargas ou descargas excessivas, otimizando e prolongando a sua vida útil.
Instruções de Segurança
1) o controlador verificará a temperatura ambiente para acomodar a tensão de carga. Portanto, o controlador deve estar o mais próximo possível (em 30-100 cm) da bateria.
2) Painel solar de 18V conectado com bateria de 12V painel solar de 36V conectado com bateria de 24V.
3) Realizar conexões firmes evitando m al contato na fonte de alimentação e/ou corrosão dos fios podendo causar derretimento dos fios, falha de isolamento, queima de materiais ao redor e até incêndios.
4) O controlador só é aplicável a uma variedade de baterias de chumbo-ácido, não use outras baterias (baterias de lítio, baterias de níquel hidrogênio).
PROTEÇÕES
Proteção contra curto-circuito.
Proteção contra sobrecarga,
Proteção contra descarga excessiva
Proteção contra inversão de polaridade
Característica
Controlador de carga de 50a para painéis solares de 12V ou 24V.
Display LDC, parâmetros de carga e descarga ajustável.
Geralmente de carregamento com tecnologia PWM completo de 3 estagio.
Proteção contra outra corrente, curto-circuito, circuito aberto e proteção de conexão invertida para evitar danos ao controlador.
Circuito MOS duplo, saída de colar ultrabaixa.
Detecção automática de tensão 12/24V através de Chip Master.
Instruções de controle e conexões
1) O controlador deve ser instalado em um local bem ventilado, evitando a luz solar direta e altas temperaturas, não deve ser instalado em locais com umidade para evitar penetração no controlador
2) Selecione o parafuso correto para instalar o controlador na parede ou outras plataformas, parafuso M4 ou M5, tampa de rosca O diâmetro deve ser inferior a 10 mm.
3) Mantenha espaço suficiente entre a parede e o controlador para resfriamento.
4) A distância do furo de montagem para os moelos 20-30 é (178*60mm), 40A (80*185mm), 50-60A (98*178mm). O diâmetro do furo de montagem é de 5 mm.
5) Conforme mostrado na figura, positivo e negativo são conectados primeiro e corretamente entre a bateria e o controlador Afim de evitar curto-circuito, aparafuse a bateria no controlador, conecte o painel solar e, em seguida, conecte a carga.
ITENS INCLUSOS
1 x Controlador de Carga 12/24v - 50a
1 x Manual usuário em Português
