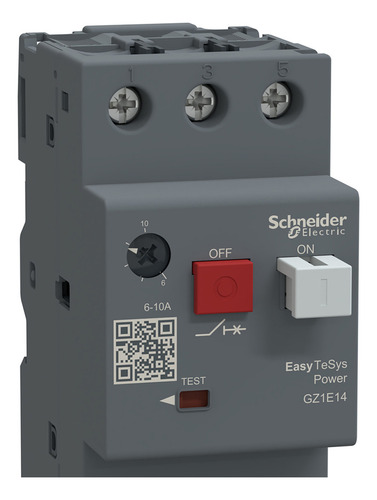

Disjuntor Motor Tripolar Termomagnético 10A 6-10A 100Ka 400/415V GZ1E14 - Schneider Electric

Descrição

Disjuntor Motor Tripolar Termomagnético 10A 6-10A 100Ka 400/415V GZ1E14 - Schneider Electric

Com mais de 180 anos inovando e fazendo história, a Schneider Electric continua criando e desenvolvendo tecnologias inovadoras de confiabilidade, eficiência e de forma sustentável. Com o Disjuntor Motor GZ1E14, você aproveita o que tem de melhor da nossa tecnologia.

CARACTERÍSTICAS:

Os GZ1 E são disjuntores termomagnéticos tripolares 3D especificamente concebidos para o controle e proteção de motores em conformidade com as normas IEC 60947-2 e IEC 60947-4-1. faixa de configuração dos disparos térmicos é de 6-10A com unidade de disparo termomagnético.

Ele fornece proteção IP 41 no painel GV2 MC01 e IP 55 no painel GV2 MC02. Ele obtém confiabilidade e durabilidade padrão com durabilidade elétrica/mecânica de 0,1 milhões de ciclos. Esses disjuntores são projetados para conexão por terminais de braçadeira de parafuso.

Disjuntor Motor é certificado por vários padrões (IEC, UL, CSA, CCC, EAC, Marine) e compatível com Green Premium (RoHs/Reach).

ESPECIFICAÇÕES TECNICAS:

Marca: Schneider
Referencia: Gz1E14
Linha Fabr.: Easypact Tvs
Produto: Disjuntor Motor
Polos: Tripolar
Corrente Nominal(A): 10A
Proteção: Termomagnético
Aplicação do dispositivo: Motor
Faixa Ajuste(A): 6-10A
Acionamento: Botão
Potencia Motor(Kw/Cv): 4Kw
Tensão(V): 440V
Potencia Motor(Kw/Cv) 2: 2,2Kw
Tensão(V) 2: 230V
Potencia Motor(Kw/Cv) 3: 7,5Kw
Tensão(V) 3: 690V
Capacidade Interrupção: 100Ka
Tensão: 400/415V
Frequência(Hz): 50/60Hz
Conexão Elétrica: Terminal Parafuso

Medidas Produto:
Altura: 89 mm
Largura: 44,5 mm
Profundidade: 78 mm
Peso líquido: 0,26 kg

Complementar:
Descrição de polos: 3P
Tipo de rede: CA
categoria de uso: CA-3
frequência da rede: 50/60 Hz conforme IEC 60947-2
Modo de montagem: Por clips / Por parafusos
Suporte de montagem: Calha
posição de montagem: Qualquer posição
Alimentação do motor kW:
- 2,2 kW a 230 V CA 50/60 Hz
- 4 kW a 400 V CA 50/60 Hz
- 4 kW a 440 V CA 50/60 Hz
- 5,5 kW a 500 V CA 50/60 Hz
- 7,5 kW a 690 V CA 50/60 Hz
[Ue] tensão de operação nominal: 690 V CA 50/60 Hz para IEC 60947-2
[Ui] tensão de isolamento nominal: 690 V CA 50/60 Hz para IEC 60947-2
[Uimp] tensão nominal suportável de impulso: 6 kV IEC 60947-2
dissipação de alimentação: 2,5 W (por polo)

Meio ambiente:
Normas: IEC 60947-2 / IEC 60947-4
tratamento de proteção: TH
grau de proteção IP: IP20 conforme IEC 60529
