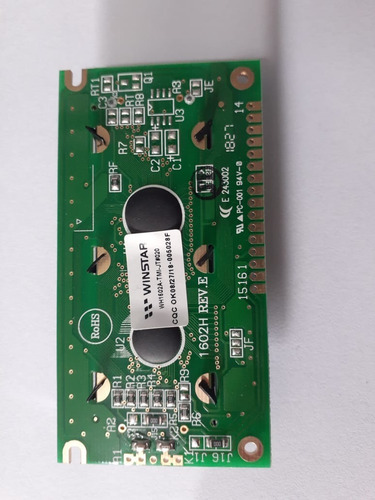

Display Lcd Wh1602a-tmi Lcd 16x2
O que você precisa saber sobre este produto
- A luz de fundo é azul.
- O display tem 16 dígitos e 2 linhas.
- Dimensões gerais: 4.4cm altura, 8.4cm Longo e 1.32cm amplo.
Características do produto
Características principais
Marca | Win Star |
|---|---|
Modelo | WH1602A-TMI |
Outros
Cor da luz de fondo | Azul |
|---|---|
Quantidade de dígitos | 16 |
Quantidade de linhas | 2 |
Altura total | 4,4 cm |
Comprimento total | 8,4 cm |
Largura total | 1,32 cm |
Descrição
WH1602A é um Módulo de Display LCD com Matriz de Pontos de 16x2 caracteres que é integrado com o controlador ST7066 IC ou equivalente; sua interface padrão é 6800 paralela de 4/8 bits. Esta exibição também está disponível na interface SPI e I2C usando o IC do controlador RW1063. O WH1602A está disponível em várias cores de retroiluminação, incluindo LEDs azul, verde, branco, amarelo-verde, âmbar, vermelho, branco. Existem diferentes fontes de caracteres / textos disponíveis para o ST7066 IC, incluindo Inglês / Japonês, Inglês / Oeste Europeu, Inglês / Escandinavo Europeu ou Inglês / Cirílico (Russo) como opções.
Personagem LCD 16x2, Display LCD 1602A
Módulo da exposição do LCD da matriz de ¿Dot
5x8 pontos incluem cursor
Controlador de entrada (ST7066 ou Equivalente)
alimentação de + 5V (também disponível para + 3V)
TEnsão
Negative opcional para a fonte de alimentação de + 3V
Ciclo de serviço
1 / 16
LED pode ser conduzido por PIN1, PIN2, PIN15, PIN16 ou A e K
Interface: 6800, opção SPI / I2C (RW1063 IC)
WH1602N: PIN1-PIN16 por ordem
