Módulo Sensor Touch Capacitivo I2c Mpr121 Mpr-121

Descrição

DESCRIÇÃO DO PRODUTO:

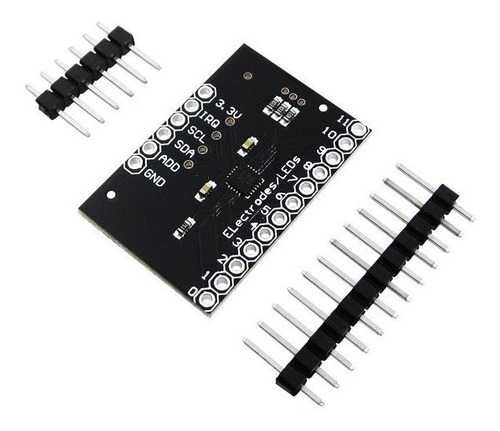

1 x Módulo Sensor Touch Capacitivo I2C MPR121 MPR-121


(ATENÇÃO: REQUER CONVERSÃO DE NÍVEL !)

O MPR121 é um controlador de sensor de toque capacitivo acionado por uma interface I2C. O chip pode controlar até doze eletrodos individuais, bem como um décimo terceiro eletrodo simulado. O MPR121 também possui oito pinos condutores de LED. Quando esses pinos não são configurados como eletrodos, eles podem ser usados ??para acionar LEDs.

Há quatro jumpers na parte inferior da placa, todos configurados (fechados) por padrão. Um jumper de endereço liga o pino ADD ao terra, o que significa que o endereço I2C padrão do chip será 0x5A. Se você precisar alterar o endereço do chip (colocando ADD em um pino diferente), primeiro abra o jumper. Os jumpers também conectam SDA, SCL e o pino de interrupção a resistores de pull-up de 10k. Se você não precisar dos resistores pull-up, você poderá abrir os jumpers cortando o traço que os conecta.


Não há nenhum regulamento na placa, assim a tensão fornecida deve estar entre 2.5 e 3.6VDC.
O pino VREG é conectado através de um capacitor de 0.1uF à terra, o que significa que, a menos que você modifique a placa, você não pode operar o MPR121 no modo de baixa tensão de alimentação (1.71V a 2.75VDC);
*
*
ATENÇÃO: LEIA O DATASHEET DO MPR121 PARA MAIORES DETALHES DAS FUNCIONALIDADES ELIMITAÇÕES!
*
ESPECIFICAÇÕES:
Chipset: MPR121QR2;
Faixa de fornecimento: 1,71V Aa 3,6 V;
Corrente de alimentação no período de intervalo de amostragem de 16 ms: 29 µA;
Corrente do modo de parada: 3 µA;
Entradas: 12;
Interface: I2C com saída de interrupção;
Intervalo de endereços I2C: 0x5A - 0x5D;
*
PINAGEM:
3.3V -> 3.3V;
SCL -> A5 (ATENÇÃO: REQUER CONVERSÃO DE NÍVEL !);
SDA -> A4 (ATENÇÃO: REQUER CONVERSÃO DE NÍVEL! );
GND -> GND;
IRQ -> D2;
*
*
