Planilha Para Cálculo De Laje Treliçada Unidirecional

Descrição

Planilha desenvolvida e testada por engenheiro civil formado pela Universidade Federal da Bahia

Ela permite dimensionar em poucos minutos lajes treliçadas unidirecionais bi-apoiadas quanto ao Estado Limite Último (ELU) e Estado Limite de Deformações Excessivas (ELS-DEF). O memorial de cálculo é gerado automaticamente em formato PDF, bastando clicar no botão "IMPRIMIR MEMORIAL".

O dimensionamento é feito seguindo as especificações da NBR 6118:2014 e NBR 6120:1980, além de recomendações presentes na bibliografia técnica especializada (Todas as referências bibliográficas estão citadas na planilha).

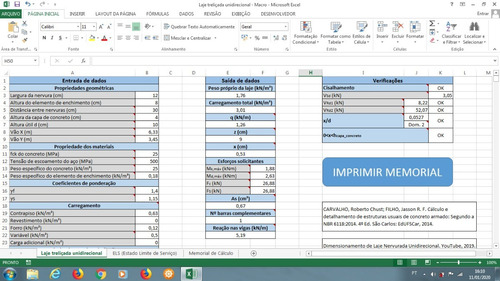

Ela é composta por 3 tabelas: Entrada de dados, Saída de dados e Verificações. As únicas células que devem ser preenchidas pelo usuário são aquelas em branco na Entrada de dados (Demais células bloqueadas).

Após preencher a Entrada de dados, a planilha fornece automaticamente uma série de resultados que são apresentados nas tabelas Saída de dados e Verificações. Entre os vários resultados fornecidos estão: Área de aço, peso próprio da laje, carregamento total, posição da linha neutra, esforços solicitantes, reação nas vigas de apoio, número de barras complementares e a flecha da laje

Algumas das células contém informações que podem ser acessadas posicionando o curso do mouse sobre a mesma (Irá aparecer um balãozinho contendo informações sobre a célula)

As verificações feitas pela planilha são:

-Verificação quanto à ruptura por cisalhamento;
-Verifica se a razão x/d é menor ou igual a 0,45 (Garantia de ductilidade da laje);

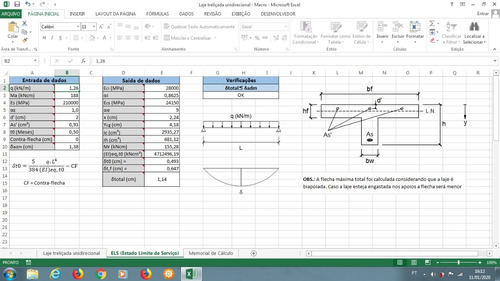

-Verifica a flecha máxima da laje (Imediata e devido a fluência);
-Verifica se a linha neutra se encontra dentro da capa de concreto;
-Verifica se a largura da nervura é maior ou igual ao recomendado pela NBR 6118:2014.

A entrega da planilha é feita por e-mail mediante confirmação do pagamento

A planilha funciona corretamente a partir da versão 2013 do Excel

O Memorial de cálculo fica desbloqueado para que o usuário possa editá-lo da maneira que desejar

Estou à disposição para a retirada de eventuais dúvidas
