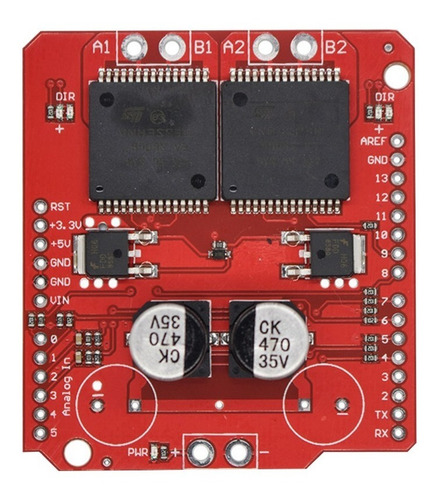

Ponte H Monster Motor Shield Vnh2sp30 30a

Descrição

Este shield é uma versão mais robusta do L298N Arduino Motor Driver Shield. Neste shield, foi substituída a ponte L298 por um par de drivers de motor VNH2SP30 full-bridge. Os demais circuitos de suporte também foram reforçados para que esta placa seja capaz de controlar um par de motores de alta corrente! O VIN e o MOTOR OUT possuem furos para utilização de bornes de parafuso de 5mm (não incluídos), tornando mais fácil para conectar fios de bitola maiores.

Importante: Ao usar esta placa em aplicações de extrema demanda, pode ser necessário melhorar o desempenho térmico com um dissipador de calor ou ventilador e soldar os fios diretamente à placa em vez de usar um borne. No entanto, quando se utiliza a placa em correntes de até 6A, os chips vão se tornar visivelmente quentes.

Tensão máxima: 16V;
Máxima corrente: 30 A;
Corrente nominal de operação: 14 A;
Medição de corrente disponível para o Arduino nos pinos analógicos;
MOSFET on-resistance: 19 mO;
Frequência PWM máxima: 20 kHz;
Proteção térmica;
Proteção contra sobretensão e subtensão;

Acompanha:

01 - Driver Monster Motor Shield - VNH2SP30.
