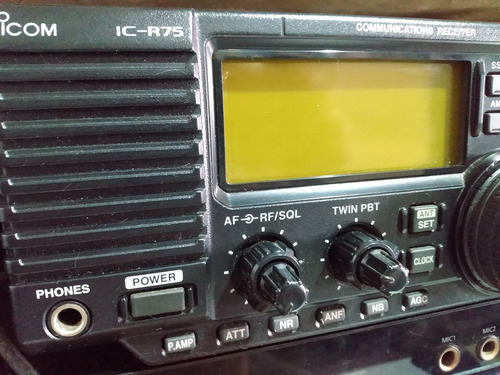

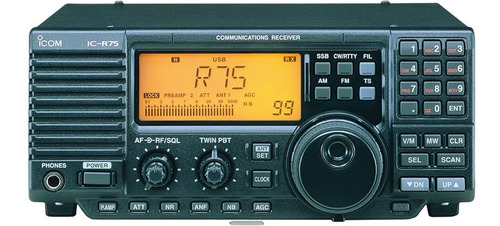

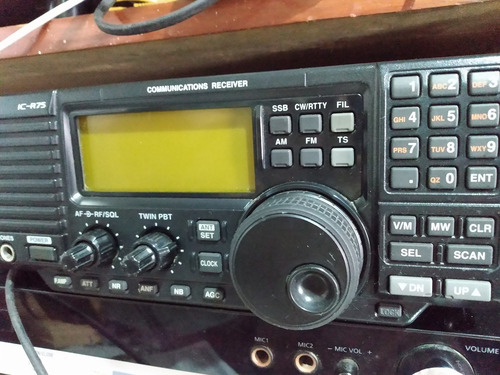

Radio Receptor Icom Ic-r75 Com Dsp Incluso

Descrição

O IC-R75 cobre uma faixa de frequências que é mais ampla do que aquela de outros receptores de HF; 0.03–60.000000 MHz (30Khz a 60 Mhz )
Essa larga cobertura de frequências permite que se ouça uma ampla gama de comunicações, incluindo comunicações no mar, radioamador, transmissões de rádio em ondas curtas, e mais.

Circuito de recepção de alta estabilidade

A mais recente tecnologia de banda larga da Icom proporciona sensibilidade de recepção altamente estável sobre toda a faixa de frequências recebidas. O IC-R75 torna fácil captar comunicações em todo o mundo.
Melhor faixa dinâmica

Uma faixa dinâmica ampla de mais de 100 dB*1, 104.5 dB*2 para a faixa de 14 MHz; 102.5 dB*2 para a faixa de 50 MHz, e um sistema de conversão tripla bem-projetado que ajuda a minimizar imagem e respostas interferentes para se obter melhor fidelidade de sinal.

Função PBT duplo

O PBT (sintonia por passagem de banda) reduz e muda o passa-banda de IF em dois estágios para eliminar de forma eficiente os sinais interferentes. No Modo Banda Lateral, consegue-se desviar a frequência de tal forma que sinais interferentes sejam eliminados ou reduzidos.

Funções DSP

A filtragem por DSP (Processador Digital de Sinais) no estágio de AF está disponível com a unidade DSP UT-106 QUE JÁ ESTÁ INSTALADA NESSE APARELHO . O DSP proporciona as seguintes funções:

Redução de ruído:

Retira do ruído os sinais de AF desejados, alcançando espetacular razão sinal/ruído, proporcionando áudio limpo em SSB, AM e FM. Retira do ruído os sinais fracos.
Filtro Automático de "Notch":

Ele automaticamente reduz sinal interferente (beat signal) e protege o sinal recebido. Também, a frequência de "notch" é automaticamente ajustada para seguir os sinais interferentes - reduzindo interferência de sinais RTTY durante operação SSB, por exemplo.
Modo FM padrão

Diferentemente de muitos outros receptores HF/50 MHz, não há necessidade de instalar unidade adicional para recepção de FM nas faixas de 29 e 50 MHz.

Seleção flexível de filtros

Podem ser instalados até dois filtros opcionais (O USUÁRIO COMPRA ELES À PARTE), proporcionando seleção flexível de largura de banda e há a possibilidade de se combinar filtros.

Outras características excepcionais…

Tamanho compacto
Medidor de intensidade de sinal em barra digital com manutenção de pico
Auto-falante frontal para facilitar a audição
Relógio interno com temporizador para desligamento
Teclado numérico para entrada de canal de memória ou frequência direta
Atenuador
Pré-amplificador de 2 níveis
AGC selecionável (RÁPIDO/LENTO/DESLIGADO)
Supressor de ruído
99 canais de memória mais 2 margens de varredura de programa
Funções disponíveis de varredura ampla
Controle de tom de CW e modo reverso CW

Especificações Técnicas:


Geral
cobertura Freqüência 0,03-60,000000 MHz *
Como módulo DSP INCLUSO


Modo USB, LSB, CW, RTTY, AM, FM
Número de canais de memória 101 (99 regular, duas bordas da varredura)
Estabilidade da freqüência Menos de ± 7 ppm a partir de 1 min.

a 60 min. depois alimentação.

Depois que a taxa de estabilidade inferior a ± 1 ppm / hr. a 25 ° C (77 ° F).

flutuações de temperatura
0 ° C a 50 ° C (32 ° F a 122 ° F) inferior a ± 5 ppm.


Exigência de fornecimento de alimentação 13,8 V DC ± 15% (terra negativa)
fuga de corrente (a 13,8 V DC) Standby Max. áudio 0,9 A 1.A

Antena conector SO-239 (50 O), terminal de conexão push (500 O)
Dimensões 241 (W) × 94 (H) × 229 (D) mm
91 / 2 (W) × 31 / 16 (H) × 91 / 32 (D) em
Peso (aprox. ) 3,0 kg, 6 lb 10 oz

REMOTO conector RS-232C D-sub de 9 pinos
CI-V conector de 2 condutores 3,5 (d) mm (08/01 ")

Destinatário
Receber sistema Tripla-conversão do sistema super heteródino
freqüências intermediárias
1 MHz () 2 MHz () 3 (kHz)
* USB LSB / * 69,0115 9,0115 455
CW * 69,0106 9,0106 455,9
RTTY * 69,0105 9,0105 456
AM * 69,0100 9,0100 450
FM * 69,0115 9,0115 450
* Pode variar de acordo com o filtro selecionado IF.


Sensibilidade SSB CW Faixa de Freqüência / RTTY /

10 dB S / N
AM

DB 10 S / N
FM

12 dB SINAD

0,1-1,8 MHz * 1 2,0 5,6 mV mV -
1,8-28 MHz * 2 0,16 1,6 mV mV -
28-29,99 MHz * 2 0,16 mV 1,6 mV 0,22 mV
50-54 MHz * 3 mV 0,13 1,0 0,2 mV mV

* 1 Preamp: OFF; * 2 Preamp 1: ON; * Preamp 3 2: ON
SQL sensibilidade (limiar)
SSB, CW, RTTY Menos de 5,6 mV * 1
FM Menos de 0,32 mV * 2

* 1 Preamp 1: ON

* 2 Preamp 2: ON

Seletividade
SSB, CW, RTTY

AM

FM
Mais de 2,1 dB kHz/-6
Menos do que 4,0 dB kHz/-60
Mais de 6 dB kHz/-6
Menos de 20 dB kHz/-50
Mais de 12 dB kHz/-6
Menos de 30 dB kHz/-40
Espúrias e índice de rejeição de imagem Mais de 70 dB (exceto se through/50 MHz)
Audio potência superior a 2,0 W em 10% distorção com uma carga de 8O
PHONES conector de 3 condutores 6,35 (d) mm (1 / 4 ")
Conector externo de SP 2 condutores 3,5 (d) mm (1 / 8 ") / 8O

Terceiro Dono: Rádio segue embalado, com a CAIXA de Papelão Original.

Acompanha MANUAL DE USUÁRIO e Manual de SERVIÇO ORIGINAIS da ICOM.
