Regulador Com Ajuste De Corrente E Tensão Xl4015 5a Dc Dc
O que você precisa saber sobre este produto
- Unidades por kit: 1
Características do produto
Características principais
Marca | SM |
|---|---|
Modelo | Xl4015 5A DC DC |
Formato de venda | Unidade |
Descrição

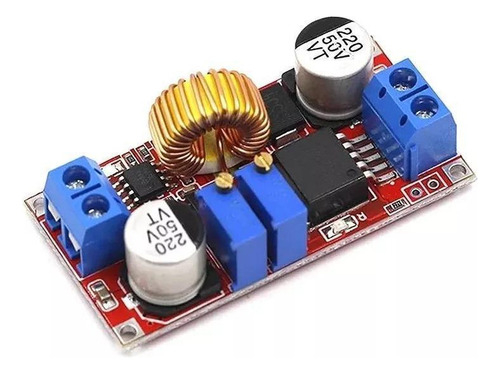

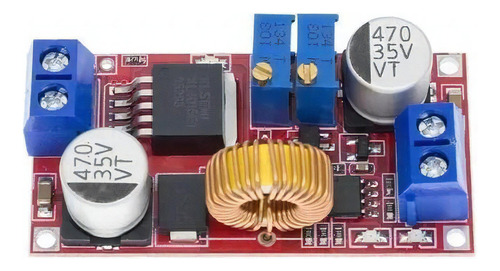

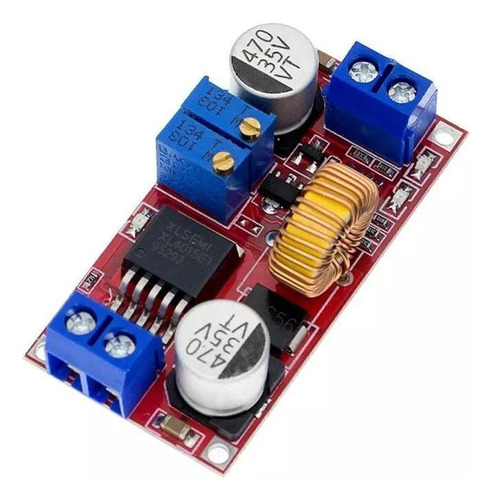

O regulador com ajuste de tensão e corrente XL4015 é um dispositivo projetado para uso em projetos eletrônicos que exigem diferentes tensões e correntes para o acionamento de circuitos eletrônicos.
Este regulador opera em modo step down, capaz de reduzir uma carga de até 5A e regular a tensão entre 1,25 a 30 V DC. A tensão de entrada aceitável varia de 5V a 32V DC.
É comumente utilizado na alimentação de relés, motores, displays e outros componentes eletrônicos que operam dentro de sua faixa de tensão e corrente.
Especificações:
- Tensão de entrada: 5V a 32V DC;
- Tensão de saída: 1,25 a 30V DC ajustável;
- Corrente de saída ajustável: até 5A;
- Eficiência máxima de conversão: 95%;
- Frequência de comutação: 300kHz;
- Ripple: 50mV (máx.) em largura de banda de 20m;
- Precisão de ajuste de corrente: 0,5%;
- Precisão de ajuste de tensão: 2,5%;
- Temperatura de operação: -40 a +85 graus Celsius;
- Proteção contra curto-circuito: Sim;
- Proteção contra inversão de polaridade da entrada: Não;
- Dimensões: 51x26.3x14mm (comprimento x largura x altura);
- Peso: 21g;
Para iniciar o funcionamento do regulador, gire cada trimpot 50 vezes no sentido anti-horário e monitore a saída de tensão com um multímetro. Para ajustar a corrente, conecte uma carga à saída e proceda com o ajuste nos trimpots.
