Shield L293d Driver Ponte H Para Motor Arduino Mega E Uno
O que você precisa saber sobre este produto
- Microcontrolador: L293D.
- Tensão de operação: 5V.
- Frequência do relógio: 60MHz.
Características do produto
Características principais
Marca | MJ |
|---|---|
Modelo | SHIELD L293D |
Outros
Microcontrolador | L293D |
|---|---|
Tensão de operação | 5V |
Frequência do relógio | 60 MHz |
Comprimento x Largura x Altura | 5 cm x 3 cm x 1 cm |
Peso | 20 g |
Inclui cabo USB | Não |
Descrição

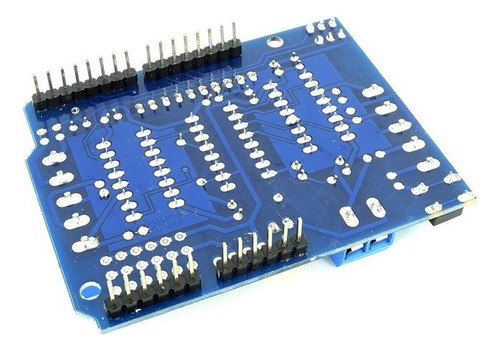

A Ponte H L293D é uma placa que comanda vários motores DC e pode ser alimentada com uma fonte de tensão de até 36V, com um chip que fornece uma corrente máxima de 600mA por canal.
Esta ponte H para motores é baseada no chip L293D e permite controlar até 4 Motores DC, 2 Servos ou 2 Motores de Passo. O chip L293D possui internamente 2 Pontes H e suporta uma corrente de saída de 600mA por canal, possibilitando o controle de até 2 motores com 600mA cada, visto que neste Shield temos 2 chips.
Tensão suportada de 4,5 a 36V.
CARACTERÍSTICAS:
- Tensão de saída: 4,5 a 36V
- Corrente de saída: 600mA por canal
- Até 4 motores DC bi-direcional com seleção individual de velocidades de 8 bits (cerca de 0,5% de resolução)
- Até 2 Motores de Passo (Unipolar ou Bipolar) com bobina única, dupla ou passos interlaçados
- 4 Pontes H: 0,6A por Ponte (1,2A de pico) com proteção térmica e diodos de proteção contra retro-alimentação
- Resistores Pull Down mantêm motores desativados durante a entrada de alimentação
- Botão de Reset Arduino disponível no topo da placa
- Terminais em bloco de 2 pinos e jumper para conexão de alimentação externa
ACOMPANHA:
01 x Ponte H L293D.
