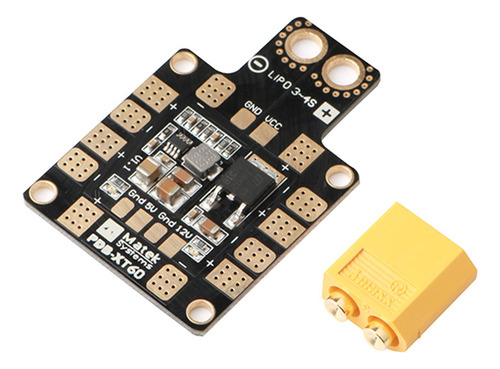

. Placa De Distribuição De Energia Pdb Xt60 Bec 5v 2a 12v

Descrição

Explicação:
Material: placa de circuito
Cor conforme mostrado
Tamanho da placa: 5,2 cm x 3,6 cm x 0,3 cm
Peso da placa: 7,5g (inclui 11g),
2 onças de cobre, 4 camadas e 1,6 mm, PCB,
plugue XT60 integrado e
durável para uso pesado
Instalação rápida e fácil.

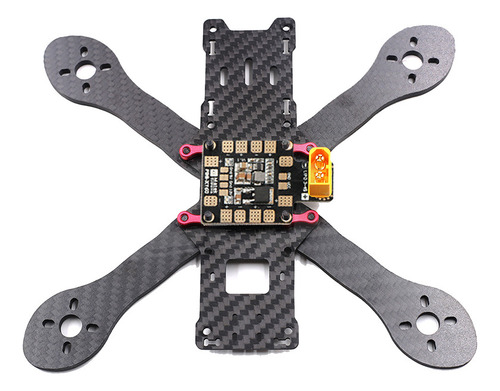

Total de 6 pares de abas de solda ESC são adequadas para quadros H ou X,
Saída de 5 V e 12 V e indicadores LED tolerantes a curto-circuito

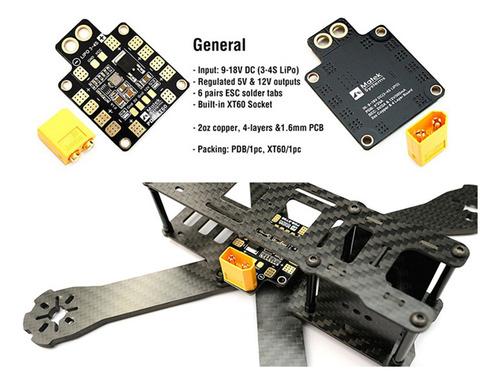

Em geral:
faixa de tensão de entrada (operação LiPo 3S-4S)): 9-18V saídas reguladas: saídas 5V e 12V Saídas ESC:
Corrente contínua: 25 A* 4 ou 15 A* 6
Corrente máxima (10 segundos/minuto): 30 A* 4 ou 20 A* 6
Saída BEC 5V:
Projetado para: receptores RC, controladores de vôo, OSD e servos
Modo BEC:
Tensão linear: 5,0 +/- 0,1 VCC
Corrente contínua: 2 amperes (máx. 2,5 A 10s/minuto)
Ondulação de saída: 40 mV (vin = 16 V, vout = 5 V @2A (carga)
Tolerante a curto-circuito: 5 segundos/minuto
Saída BEC 12V:
Projetado para: Câmera de vídeo TX ou FPV com regulador linear
Modo BEC: linear
Bateria sugerida: LiPo 4S (13 ~ 18V)
Tensão: 12,0 +/- 0,3 VCC
Corrente contínua: 500 mA (máx. 0,8 A 5 s/minuto)
Tolerante a curto-circuito: 2 segundos/minuto

Conteúdo do pacote:
1 * placa PDB,

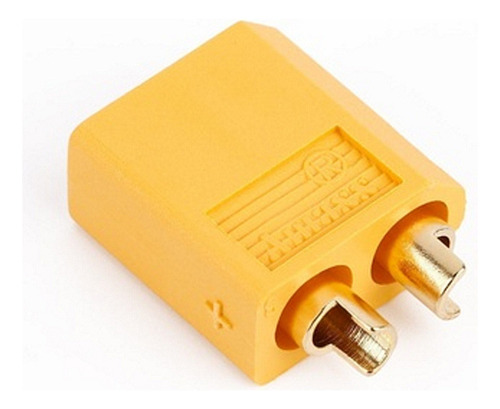

1 conector XT60
1. O PDB-XT60 foi projetado para fornecer máximo desempenho e confiabilidade em uma PCB de 4 camadas de 36 * 52 mm.

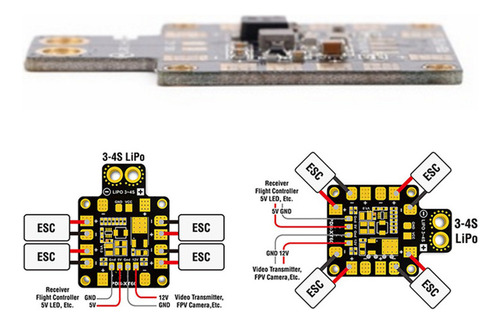

2. Distribui energia de um pacote LiPo para 6 ESCs, além de fornecer temporização e saídas de 5V e 12V reguladas linearmente para alimentar câmeras, servos, receptores RC, controladores de vôo, transmissores de vídeo, LEDs, etc.
3. O PDB-XT60 oferece um plugue XT60 genuíno para conectar convenientemente o pacote LiPo. O
Placa PCB de 4,4 camadas, alta potência de corrente e estratificação BEC, evita perturbações no solo, corrente de alimentação BEC;
5. Esta placa facilita a fiação, com a vantagem de ter a opção XT60. Empilhado no canto superior direito do CC3D com bastante espaço.
