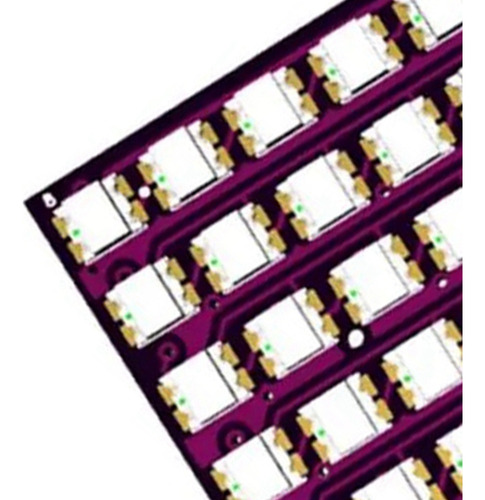

* Tela Led Pixel Dotstar De Alta Densidade 8x 8, 64 Bits Rgb

Descrição

Não coma essa grade de LED só porque é muito colorida e pequena! Esta é a menor grade pequena de LED que podemos criar, com 1 cor RGB completa em um quadrado de apenas 64 polegadas x 1 polegada quadrada (para entusiastas de métricas, isso é 24,4+ -mm x 24,4+ -mm). O melhor de tudo é que esses são pequenos LEDs DotStar com drivers PWM integrados, então você só precisa de dois pinos de E/S digitais para obter o brilho.
Mas não se deixe enganar pelo tamanho pequeno, cada LED ainda é incrível e tem um brilho deslumbrante, assim como os DotStars/NeoPixels que você conhece e adora. Esses leds integrados são os mesmos usados em nossas novas e sofisticadas faixas de luz DotStar, mas muito pequenas. Organizados em uma matriz 8x8, cada um é endereçável individualmente: como o NeoPixel, os leds dotStar têm um microcontrolador embutido dentro do LED. Você pode definir a cor/brilho de cada LED para uma cor de 24 bits (8 bits cada para vermelho, verde e).
Cada LED funciona como um registrador de mudança, lendo os dados de cor de entrada no pino de entrada e, em seguida, retirando os dados de cor anteriores do pino de saída. Ao enviar uma longa sequência de dados, você pode controlar um número ilimitado de leds em polegadas. O PWM está embutido em cada chip de LED, portanto, depois de definir a cor, você pode parar de se comunicar com o disco e ele continuará transmitindo todos os LEDs para você. A
fiação é simples: há duas conexões de 3 teclas na parte traseira. Solde o fio na porta de entrada (+5V GND DIN) e forneça 5VDC para os pinos de +5V e aterramento e, em seguida, conecte os pinos DIN ao microcontrolador. Você também precisa estabelecer uma base comum entre a fonte de alimentação de 5V e o microcontrolador/Xarduino. Como cada LED pode consumir até 40mA de corrente (até 2,5 amperes por painel se todos os LEDs forem brancos brilhantes!)
Se você planeja usar brilho total e muito branco, recomendamos que use uma fonte de alimentação de 5V 2A. Para a maioria dos usos, você verá cerca de 0,5 A de corrente por painel e poderá definir o brilho para diminuir esse
