Plataforma De Rádio Definida Por Software Sdr De Código Aber

Descrição

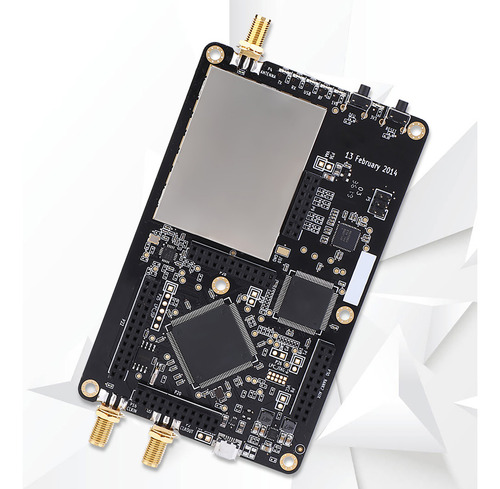

Placa de desenvolvimento SDR de plataforma de rádio definida por software de código aberto de 1 MHz-6 GHz para HackRF One

Característica:
projetada para suportar testes e desenvolvimento de tecnologias de rádio modernas e de próxima geração, é uma plataforma de hardware de código aberto que pode ser usada como periférico USB ou programada para operação independente. Frequência operacional de 1 MHz a 6 GHz. Ganho e filtro de banda base RX e TX configurável por software. Porta de alimentação de antena controlada por software (50mA a 3,3 V). Entrada e saída de relógio fêmea SMA para sincronização. Transceptor half-duplex; até 20 milhões

amostras por segundo. Amostras de quadratura de 8 bits (I de 8 bits e Q de 8 bits). Compatível com rádio GNU, SDR e muito mais. Conector de antena feminina SMA. Botões convenientes para programação.Cabeçalhos de pinos internos para expansão. USB 2.0 de alta velocidade, alimentado por USB; hardware de código aberto.

Especificação:
Tipo de item: Plataforma de rádio definida por software
Peso líquido: 60 g/2,1 oz (aprox.)
Tamanho do produto: aprox. 118 x 75 x 11 mm/4,6 x 3 x 0,4 polegadas Para o HackRF One, o hardware é composto principalmente pelas seguintes partes: RFFC5072: O mixer fornece um oscilador local de 80 MHz a 4200 MHz





MAX2837: Transceptor de RF de banda larga sem fio de 2,3 GHz a 2,7 GHz
MAXS864: ADC/DAC, taxa de amostragem de 22 MHz
LPC4320/4330 de 8 bits: processador ARM Cortex M4, com clock de 204 MHz
Si5351B: gerador de relógio CMOS arbitrário programável I2C, fornecendo 40 MHz/50 MHz e relógio de amostragem por divisão de frequência de 800 MHz GA-81563: Amplificador de 0,1-6 GHz 3V, 14dBm SKY13317: Interruptor RF de três pólos (SP3T) de 20 MHz-6,0 GHz no SKY13350: interruptor RF de projeção dupla (SPDT) de 0,01-6,0 GHz Tomando o processo de recebimento como exemplo, o processo após a entrada do sinal através da antena é o seguinte:
1.
O interruptor de RF determina se o amplificador é amplificado por um amplificador de 14dB. 2.
Filtragem passa-alta ou passa-baixa do sinal através do filtro de supressão de imagem 3.
Sinal de mixagem de chip RFFC5072 para IF fixo de 2,6 GHz a. O
firmware mais recente suporta a opção de IF variável
b. faixa IF 2,150 GHz-2,750 GHz 4.
O sinal é enviado para o chip MAX2837 e misturado à banda base para emitir um sinal de QI diferencial. a.
Durante o chip MAX2837 pode limitar a largura de banda do sinal 5.
O chip MAX5864 digitaliza o sinal da banda base e o envia para o CPLD e o microcontrolador TODO FIXME 6.
FRIO 7.
O processador LPC4320/4330 envia dados de amostragem para o computador via USB 8. Coloque o RFFC5072 e o MAX2837 em um escudo para protegê-los de interferências externas e outros chips na placa e tente evitar a quebra eletrostática de alguns chips.

Lista de pacotes:
1 x

Aviso da plataforma de rádio definida por software:
Observe que o novo tipo e o antigo deste produto serão enviados aleatoriamente e certifique-se de que você não se importará antes de fazer o pedido.
