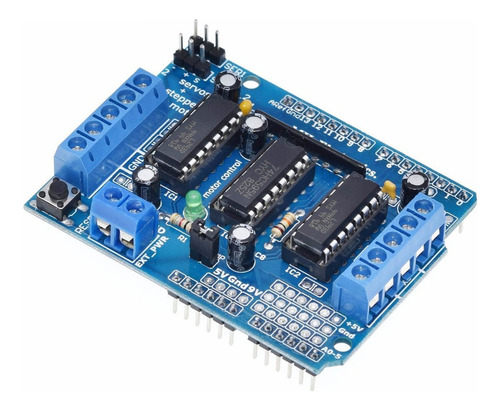

2 Motor Shield L293d Driver Ponte H Para Arduino L293

Descrição

ACOMPANHA:
2 x Motor Shield L293D Driver Ponte H

O SHIELD L293D:
O Motor Shield L293D Driver Ponte H integra alta tensão, alta corrente e controle de 4 canais em uma só placa!
Basicamente, isto significa que você pode ligar motores DC e uma fonte de tensão de mais de 36v que este chip se encarrega de fornecer uma corrente máxima de 600mA por canal. O chip L293D também é conhecido como um tipo de Ponte H que é tipicamente um circuito elétrico que permite uma tensão ser aplicada em uma carga em qualquer direção para uma saída, como por exemplo um motor. O microcontrolador L293D possui duas Pontes H e suporta uma corrente de saída de 600mA cada, assim, torna-se possível controlar até 2 motores com 600mA cada, visto que neste Shield temos 2 chips.

Especificações:
- Microcontrolador: L293D;
- Pode controlar 4 Motores DC, 2 Motores de Passo ou 2 Servos;
- Tensão de operação: 5V - 12VDC;
- Tensão de saída (motores): 4,5 - 36VDC;
- Corrente de saída: 600mA por canal;
- Tensão para servo motores: 5VDC;
- Até 4 motores DC bi-direcional com seleção individual de velocidades de 8 bits (cerca de 0,5% de resolução);
- Até 2 Motores de Passo (Unipolar ou Bipolar) com bobina única, dupla ou passos interlaçados;
- 4 Pontes H: 0,6A por Ponte (1,2A de pico) com proteção térmica e diodos de proteção contra retro alimentação.
- Resistores Pull Down mantém motores desativados durante a entrada de alimentação;
- Botão de Reset Arduino disponível no topo da placa;
- Controle: de até 4 motores DC bidirecionais com seleção individual de velocidade de 8 bits;
- Controle: de até 2 motores de passo (unipolar ou bipolar) com bobina simples, bobina dupla ou stepping intercalado;
- Pontes: 4 pontes H com fornecimento de 600mA por ponte (1,2A carga de pico) com proteção térmica e diodos de proteção contra alimentação reversa.
