Placa-mãe De Impressora 3d Para Gráfico Mks Tinybee V1.0

Descrição

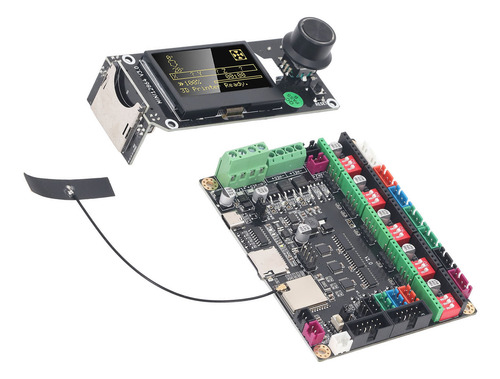

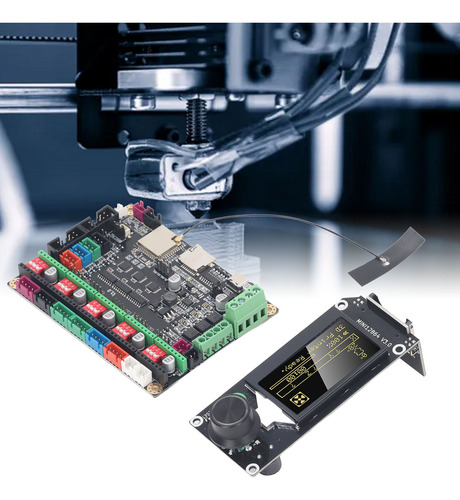

Placa de impressora 3D para MKS TinyBee V1.0 Tela LCD gráfica para MKS Mini12864 V3.0 com 5 unidades de driver de motor TMC2209 DC12-24V

Característica:
Função da placa principal: A placa de controle da impressora 3D é compatível com o firmware Marlin 2.0, suporta telas LCD2004 e 12864 regulares, para MKS MINI12864 V3 e para a tela de porta serial MKS TFT, atualiza o firmware via USB e se conecta à rede e controla o impressora via Wi-Fi. Alto desempenho: embutido para chip ESP32-DOWD-V3, microprocessador LX6 de 32 bits, suportando frequência de clock de até 240 MHz, com FLASH de 8192 Kbytes e 520 KBytes de RAM, integrados ao módulo WIFI e Bluetooth, adequados para mais cenários de aplicação. Tela de luz de fundo RGB: esta tela gráfica inteligente tem função de luz de fundo RGB, permitindo alterações on-line na cor da luz e suporta MKS Robin V2, SGenLv1, V2, Genl, Robin E3 e outros firmwares diversos. Funções de tela: Esta tela gráfica LCD vem com codificador, que pode obtenha ajuste de parâmetros, seleção de arquivos e impressão, e pode ser conectado e usado, mas o suporte ao firmware precisa ser modificado. Driver do motor de passo: equipado com 5 unidades

drivers de motor de passo TMC2209 recém-atualizados para melhor dissipação de calor, suporte para correntes maiores, funcionalidade sem sensor e menor saída de condução de resistência.

Especificação:
Tipo de item: Placa de controle de impressora 3D para

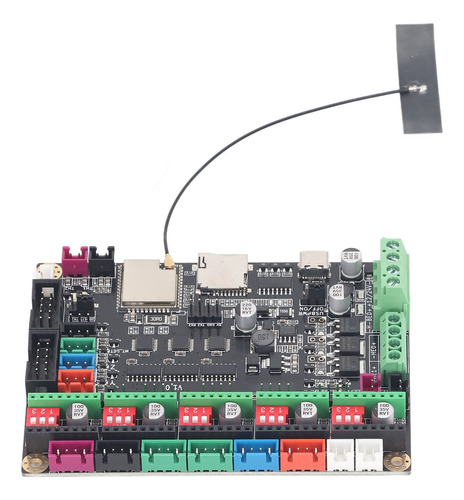

MKS TinyBee V1.0 Placa-mãe:
Material: PCB
MCU: Para ESP32-WROOM-32U
MCU Frequência: 240 MHz
Memória: 520K Fonte de
alimentação de entrada: DC12-24V, <20A Aquecedor: 2 extremidades do aquecedor, 1 cama do
aquecedor Temperatura ADC: 3 NTC100K: TH1, TB, TH2 (requer a seleção do jumper) Interface do motor: 5 eixos 6 interface do motor (eixos Z duplos
(conexão paralela) Modo
Step Drive: Modo STEP DIR
Sinal de acionamento: Suporta unidade externa de alta corrente
Configuração de subdivisão: Dial Switch
Interface LCD: Suporte LCD 2004/12864, Porta
serial MKS MINI12864 V3: Para tela reservada da série MKS TFT: USART2
End Stop: X, Y, Z, MT DET
3D Touch Control: Suporte Proteção de energia: Suporta proteção
reversa de potência e proteção de pico de potência
Motor Back Força eletromotriz: pode ser absorvida por sequência resistência para proteger os drivers de passo Firmware: Para Marlin2.0.




Método de atualização do firmware X: carregamento da unidade USB
Cartão de micromemória: não incluído
para tela gráfica LCD MKS Mini12864 V3.0:
Material: PCB
Nível lógico: suporta entrada lógica de 3,3 V e 5 V
Modo de luz de fundo: Para Neopixel RGB
Ajuste da luz de fundo ajustável: predefinição de luz de fundo
Firmware aplicável: para Marlin 2.0, para Klipper
Placa-mãe aplicável: para MKS Robin V2, para SGenLv1, V2, para Genl, para Robin E3 Características: Use o slot de cartão de memória embutido. Compatível com sinal lógico de 3,3 V e 5 V. Suporte para luz de fundo Gcode



configurações, como M150 R100 G100 U100.

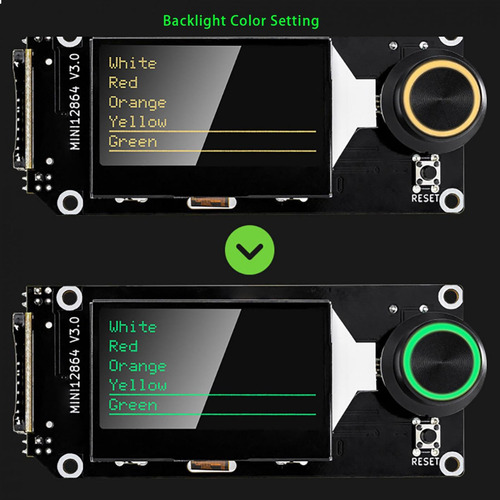

A tela tem luz de fundo RGB e suporta a mudança de cor da luz de fundo on-line por meio de LCD. Suporta
mudanças de cor em diferentes estados durante o processo de impressão.
Comunicação SPI com o microcontrolador host.
Suporta o firmware
Klipper 2.0. Driver do motor de passo:
modelo: TMC2209 V2.0
Material: PCB, liga de alumínio
Microstep: 256 subdivisões Corrente de acionamento:
2.8A Configuração: STEP DIR ou UART Corrente de fábrica padrão: 0,85A Tensão do motor de acionamento de carga: 5,5-28V Tensão de operação lógica IC: 3-5V
Aplicação do produto: Todos os tipos de placa de controle principal 3D
Corrente recomendada: não mais que 1,7 A

Lista de pacotes:
1 x placa de controle 1 x cabo de dados USB 1 x
tela
2 x cabo plano colorido de 10 pinos 5 x driver de
motor de passo TMC2209 5 x
dissipador de calor do driver
