Placa De Controle De Placa-mãe Pcb De Impressora 3d Para Mks

Descrição

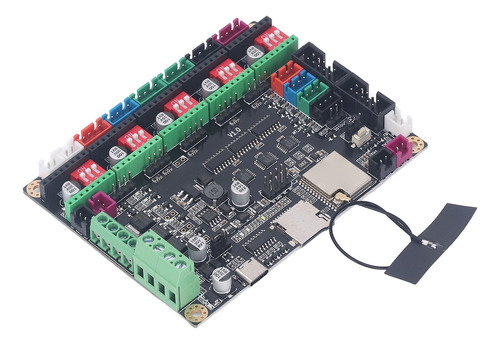

Placa de controle de impressora 3D para placa-mãe MKS TinyBee V1.0 Driver de motor de passo TMC2209 de 5 unidades com dissipador de calor DC12-24V

Característica: TELAS DE
SUPORTE: A placa de controle principal da impressora 3D suporta firmware Marlin 2.0, suporta telas LCD2004 e 12864 regulares, bem como para MKS MINI12864 V3 e para tela de porta serial MKS TFT. ATUALIZAÇÃO DE FIRMWARE USB: A placa-mãe pode atualizar o firmware através do cabo de dados USB e conecte-se à rede e às páginas da web através da função WIFI para controlar a impressora 3D. BOM DESEMPENHO: Adotando o chip ESP32-DOWD-V3, para o Xtensa dual



núcleo, microprocessador LX6 de 32 bits, suporta frequência de clock de até 240 MHz, integrado com módulos WIFI e Bluetooth. Com CHIP DE ARMAZENAMENTO: A placa-mãe de controle da impressora 3D possui chip de armazenamento Flash de 8M bytes embutido, com 520 Kbytes de memória, fornecendo proteção eficaz para mais cenários de aplicação. Driver e dissipador de calor: equipada com 5 unidades de motor de passo TMC2209 e dissipadores de calor, com o objetivo de melhorar o desempenho do controle placa e prevenção de superaquecimento, fácil de segurar e controlar. Especificação: Tipo de item: Placa de controle de impressora 3D Material:

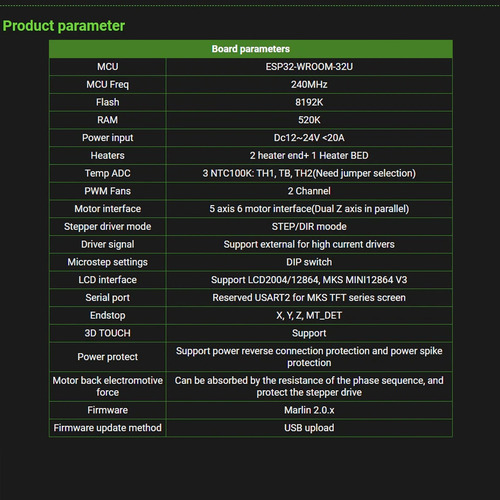

Modelo de placa-mãe PCB: Para MCU MKS TinyBee V1.0:
Para MCU
ESP32-WROOM-32U Frequência: 240 MHz
Memória: 520K Fonte de
alimentação de entrada: DC12-24V <20A Aquecedor: 2
extremidades do aquecedor +1
temperatura do leito do aquecedor ADC: 3 NTC100K: TH1, TB, TH2 (requer seleção de jumper) Interface do motor:
5 eixos 6 Interface do motor (eixos Z duplos paralelos (conexão) Modo
Step Drive: Modo STEP DIR Sinal de acionamento: Suporte Configurações de subdivisão da unidade externa de alta corrente: Interface LCD do interruptor de discagem: suporta LCD 2004/12864, porta serial MKS MINI12864 V3: tela da série MKS TFT



parada final USART2 reservada: X, Y, Z, MT DET
Controle de toque 3D: Suporte Proteção de energia: Suporte proteção
reversa de potência e proteção de pico de energia
Força eletromotriz traseira do motor: pode ser absorvida pela resistência da sequência de fases para proteger os drivers de passo Firmware:
Para Marlin2.0.X
Método de atualização de firmware:
Cartão de micromemória de upload da unidade USB: não incluído
Parâmetro do driver TMC2209: Corrente de
saída máxima:
Corrente padrão de 1,25 A Micro
etapa: até Configuração 1/256: STEP DIR ou UART Faixa de tensão de condução de carga: 5,5-28V IC Logic Tensão de trabalho: 3,3 V/5 V

Lista de pacotes:
1 x placa de controle
1 x cabo de dados USB 5 x

driver de motor de passo 5 x
dissipador de calor
