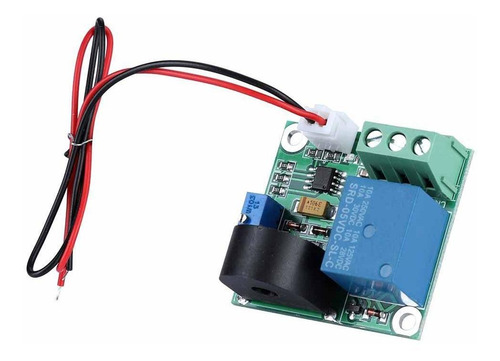

5v 0-5a Ac Sensor De Detecção De Corrente Módulo Relé Módulo

Descrição

Características:
5A módulo sensor de proteção de
sobrecorrente. Usa transformador de corrente para coletar o sinal AC para alcançar a saída do sinal de sobrecorrente do
relé dentro de 0-5A. Puxar relé enquanto sobrecorrente, relé liberado enquanto não sobrecorrente.
Os usuários podem usar o relé COM, NC, NO três portas para controlar o circuito externo ligado e desligado, a fim de obter proteção contra sobrecorrente.
ponto crítico de configuração do sinal de sobrecorrente é ajustável.

Especificação:
Tipo: 5A 12V Módulo de relé
Tensão de trabalho: DC12V
Corrente de trabalho: <20MA
Faixa de freqüência de operação: 20Hz-400Hz
Modo de saída: sinal de comutação Saída
Diâmetro máximo do fio de detecção: 5,2 mm
Orifício de montagem: o diâmetro do furo é de 3 mm, o passo do furo é de 52,5 mm
Ambiente operacional: -40 graus centígrados - 85 graus centígrados
Faixa de detecção de corrente: AC0.3A-5A
Tamanho da placa: Aprox. 38 * 44 mm/1,5* 1,7 polegadas
Peso: Aprox. 27g

Lista de pacotes:

1*

Funções do módulo:
A resolução de detecção de corrente pode alterar o parâmetro dos parâmetros de
resistência. saída do
sinal de comutação de sobrecorrente de saída

. O ponto crítico de configuração
do sinal de sobrecorrente é ajustável. negativo;
NÃO: Normalmente aberto, o relé puxa antes da desconexão NO e
COM, curto-circuito após a sucção; COM
: comum, interface comum do relé; NC: Normalmente fechado, o relé antes do curto-circuito NC e COM


, após a retirada. ponto de proteção de sobrecorrente, o ajuste no sentido horário pode reduzir
a corrente de
detecção. Mediu o fio através do transformador de corrente, conecte VCC e GND à fonte de alimentação DC12V;
2. Ajuste o potenciômetro, quando você ouvir o som do relé puxar (pode ser medido com um multímetro, para ver se COM e NO foi ligado, e se conectado ao relé significa ativado), em seguida, reduza ou corte a corrente que flui através do fio testado, se o relé liberar neste momento essa sobrecorrente ponto de proteção foi identificado (pode usar multímetro para ver se COM e NC foi conectado, se conectado ao relé significa que foi liberado);
3. Quando reduzir ou cortar a corrente que flui através do fio, o relé não é liberado, ainda precisará continuar a ajustar o potenciômetro para encontrar o ponto de proteção de sobrecorrente.
