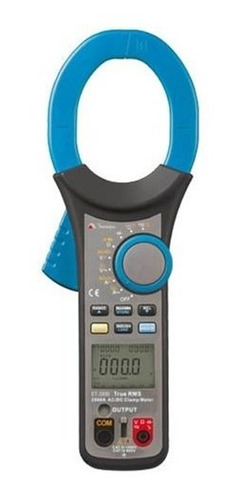

Alicate Amperímetro Minipa Et-3990 2500a Ac/dc Trms Cat Iv 6

Descrição

Descrição

O alicate amperímetro digital modelo ET-3990 (daqui em diante referido apenas como instrumento) é um equipamento portátil True RMS com display 3 5 / 6 dígitos (6000 contagens), auto range e barra gráfica analógica. Com display amplo e proteção contra sobr


Especificações Técnicas

Características:
- Display: LCD 3-5/6 dígitos, 6000 contagens com iluminação
- Barra gráfica analógica: 61 barras
- Indicação de polaridade: Automática, indicação de polaridade negativa “-”
- Indicação de sobrefaixa: “OL” ou “-OL”
- Indicação de bateria fraca: É mostrado quando a tensão da bateria cair abaixo da tensão de operação
- Taxa de amostragem: 3 vezes por segundo
- Mudança de faixa: Automática
- Auto desligamento: aproximadamente 15 minutos
- Memória: 1000 registros
- True RMS AC+DC
- Filtro Passa Baixa (LPF)
- Corrente de partida (INRUSH)
- Data Hold
- Função MÁX/MÍN
- Modo Relativo
- Tipo de sensor: Sensor de efeito Hall para medida de corrente AC e DC
- Resistência a Impacto: queda máxima de 1m
- Diâmetro do condutor: 60mm (máximo)
- Abertura da garra: 63mm (máximo)
- Uso Interno
- Ambiente: Operação:
:: 0°C a 30°C, RH < 80%
:: 30°C a 40°C, RH < 75%
:: 40°C a 50°C, RH < 45%
:: Armazenamento: -20°C a 60°C, RH < 80% (sem bateria)
- Coeficiente de temperatura: 0,1 x precisão especificada/1°C, 18°C a 28°C
- Altitude de operação: 2000m
- Grau de poluição: 2
- Alimentação: 1 bateria de 9V tipo NEDA 1604 , 6F22 ou 006P
- Dimensões: 298(A) x 107(L) x 47(P)mm

# Especificações Elétricas:
• Tensão DC:
- Faixas: 6V, 60V,600V e 1000V
- Precisão: 6V ~ 600V ±(0.5%+2D) - 1000V ±(1%+2D)
- Resolução: 0.001V, 0.01V , 0.1V e 1V
- Impedância de Entrada: aprox.10MOhm
- Proteção de sobrecarga: 1000V DC/AC RMS

• Tensão (TRUE RMS AC + DC):
- Faixas: 6V, 60V,600V e 1000V
- Precisão:
:: 6V ~ 600V ±(2%+20) para 40Hz a 400Hz
:: 60V ~ 600V ±(4%+20) para 400Hz a 1kHz
:: 1000V ±(2.5%+5D) para 40Hz a 400Hz
:: 1000V ±(5%+5D) para 400Hz a 1kHz
- Resolução: 0,001V, 0,01V , 0,1V e 1V
- Resposta de Frequência: 40Hz ~1kHz
- Impedância de Entrada: aprox.10MOhm
- Proteção de Sobrecarga: 1000V DC/AC RMS

• Corrente DC:
- Faixas: 600A, 2500A
- Precisão:
:: ±(1.5%+5D) para 600A
:: ±( 2.5%+5D) para 2500A
- Resolução: 0.1A e 1A

• Tensão AC :
- Faixas: 6V, 60V,600V e 1000V
- Precisão:
:: 60V ~ 600V ±(1%+3) para 40Hz a 400Hz
:: 60V ~ 600V ±(2%+3) para 400Hz a 1kHz
:: 1000V ±(1.2%+3D) para 40Hz a 400Hz
:: 1000V ±(2.5%+3D) para 400Hz a 1kHz
- Resolução: 0.001V, 0,01V , 0,1V e 1V
- Resposta de frequência: 40Hz ~ 1kHz
- Impedância de Entrada: aprox.10MOhm
- Proteção de Sobrecarga: 1000V DC/AC RMS

• Tensão AC + LPF :
- Faixas: 6V, 60V,600V e 1000V
- Resolução: 0.001V, 0,01V , 0,1V e 1V
- LPF: Bloqueio de Frequência acima de 1kHz

• Corrente AC + LPF:
- Faixas: 600A, 2500A
- Resolução: 0.1A e 1A
- LPF: Bloqueio de Frequência acima de 1kHz

• Corrente AC:
- Faixas: 600A, 2500A
- Precisão:
:: ±(1.5%+5D) para 600A
:: ±( 2.5%+5D) para 2500A
- Resolução: 0.1A e 1A
- Resposta de Frequência: 50Hz ~ 60Hz

• Corrente (TRUE RMS AC + DC):
- Faixas: 600A, 2500A
- Precisão:
:: ±(3%+20D) para 600A
:: ±( 5%+20D) para 2500A
- Resolução: 0.1A e 1A
- Resposta de Frequência: 50Hz ~ 60Hz

• Capacitância:
- Faixas: 60nF, 600nF, 6µF, 60µF, 600µF, 6000µF e 60mF
- Precisão:
- REL ativado ±(3%+5D) para 60nF
:: 600nF ~ 60µF ±(3%+5D)
:: 600µF ±(4%+5D)
:: 6000µF ±(5%+5D)
:: 60mF: valores apenas de referência
- Resolução: 0.01nF, 0.1nF, 0.001µF, 0.01µF, 0.1µF, 1µF e 0.01mF
- Proteção de Sobrecarga: 1000V DC/AC RMS

• Temperatura:
- Faixas: -40°C ~ 1000°C (-40°F ~ 1832°F)
- Precisão:
:: -40°C ~ 40°C: ±(2%+10)
:: 41°C ~ 400°C: ±(1%+10)
:: 401°C ~ 1000°C: ±(2.5%)
:: -40°F ~104°F: ±(2%+18)
:: 105°F ~ 752°F: ±(1%+18)
:: 753°F ~ 1832°F: ±(2.5%)
- Resolução: 1°C / 2°F
- Sensor de Temperatura: Tipo K (Ni-Cr e Ni-Si) Termoacoplador
- Proteção de sobrecarga: 1000V DC/AC RMS

• Resistência:
- Faixas: 600Ohm, 6kOhm, 60kOhm, 600kOhm, 6MOhm e 60MOhm
- Precisão:
:: REL ativado ±(1%+10D) para 600Ohm
:: 6kOhm ~ 600kOhm ±(0.6%+10D)
:: 6MOhm ±(1.2%+2D)
:: 60MOhm ±(1.5%+2D)
- Resolução: 0.1Ohm, 0.001kOhm, 0.01kOhm, 0.1kOhm, 0.001MOhm e 0.1MOhm
- Proteção de Sobrecarga: 1000V DC/AC RMS

• Teste de Continuidade:
- Descrição: A buzina toca se a resistência for menor que aprox. 30Ohm
- Resolução: 0.1Ohm
- Tensão de circuito aberto: aproximadamente 3,5VDC
- Proteção de Sobrecarga: 1000V DC/AC R

• Teste de Diodo:
- O display exibe a queda de tensão aproximada do diodo
- Tensão de Circuito Aberto: < 3.5V DC
- Proteção de Sobrecarga: 1000V DC/AC RMS

• Frequência:
- Faixas: 60Hz, 600Hz, 6kHz, 60kHz, 600kHz, 6MHz e 60MHz
- Precisão: ±(0.1%+3D)
- Resolução: 0.001Hz, 0.01Hz, 0.0001KHz, 0.001kHz, 0.01kHz, 0.0001MHz e 0.001MHz
- Sensibilidade: 10Hz ~ 40MHz: 1Vrms < a < 30Vrms. >40MHz: não especificado
- Proteção de Sobrecarga: 1000V DC/AC RMS

• Duty Cycle:
- Faixas: 10% ~ 90% (10Hz ~ 2KHz)
- Precisão: ±(1.2%+30D)
- Resolução: 0.01%
- Proteção de Sobrecarga: 1000V DC/AC RMS

• Acessórios inclusos:
- Manual de Instruções
- Pontas de Prova (par)
- Sensor de Temperatura
- Bolsa para Transporte
- Linha de Saída Analógica (Opcional)


Descrição

ALICATE AMPERÍMETRO MINIPA ET-3990 2500A AC/DC TRMS CAT IV 600V INRUSH

Garantia de fábrica: 1 anos
