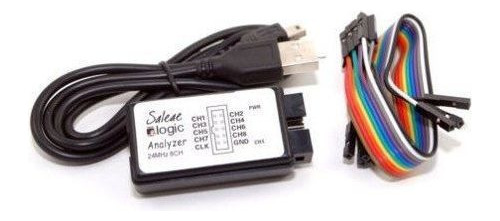

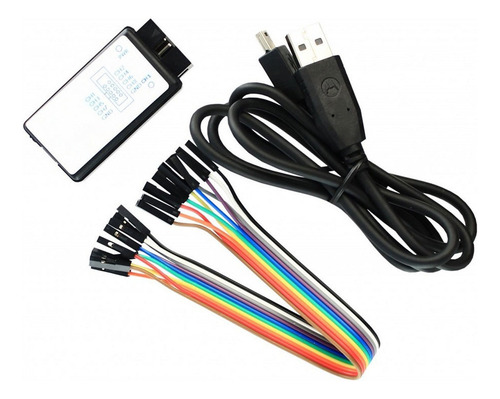

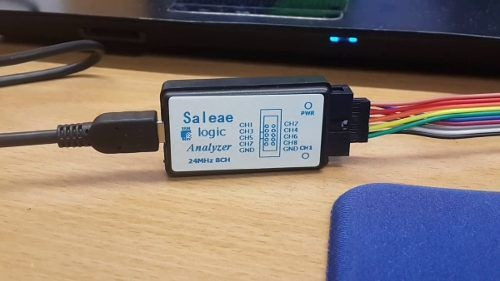

Analisador Lógico 8 Canais C/ Interface Usb Saleae Logic 8ch

Descrição

Não deixe faltar em sua bancada de trabalho este incrível analisador lógico que por mais incrível que pareça faz muito mais que muito analisador lógico profissional daqueles que custam uma verdadeira fortuna.

Especificações:

- Frequência de captura de até 24MHz: captura até 24 milhões de amostras por segundo;
- 8 canais de entrada: pode monitorar 8 sinais digitais diferentes ao mesmo tempo (atende a quase a totalidade de projetos com MCUs que operam a até 20MHz);
- Arquivo de LOG: 10 bilhões de amostras (pode salvar até 10 bilhões de amostras permitindo-lhe capturar até mesmo os eventos mais evasivos);
- Faixa de tensão de operação: de -0.5V até 5.25V (-0.5V a 0.8V para lógica 0 e 2.0V a 5.25V para lógica 1);
- Impedância de entrada: 1 MEGA OHM com 10pF PARALELO;
- Funciona com circuitos de 5V, 3.3V, 2,5V e 2.0V (não indicado para sistemas que operam em 1.8V);
- Proteção ESD e de sobretensão nas entradas: até +/- 15V (não significa operação contínua fora da faixa de -0.5V a 5.25V);
- Erro/Precisão: medição de largura de pulso de +/- 42ns (à 24MHz);
- Taxas de amostragem e Profundidade: 24MHz. 16MHz, 12MHz, 8MHz, 4MHz, 2MHz, 1MHz, 500KHz, 250KHz, 200KHz, 100KHz, 50KHz, 25KHz;
- Suporta e decodifica diretamente os seguintes protocolos: CAN, DMX-512, I2C, I2C/PCM;
- Manchester, 1-Wire, Serial Asíncrono (UART RS-232 em nível TTL), Simple Parallel, SPI e UNI/O;
- Mostra largura dos pulsos, período, duty-cycle, frequência, byte, timing markers e erros;
