Placa De Diagnóstico Tl631 Pro Lpc-debug E Placa De Expansão

Descrição

1. O TL631 PROusa o novo chip da série de memória flash actel ProASIC3 de 130 nanômetros com um novo sistema puro. Herde o estilo da linguagem de design familiar.
2. Módulo de acionamento Gemini: módulo de driver do tipo BGA, design de peça oculta.
3. A placa TL631 PRO não apresenta resistência e capacitância, tem uma aparência bonita e generosa. Use-o mais livremente.
4. Tubo digital de patch integrado: tubo digital de encadernação desenvolvido por você mesmo, núcleo de LED, brilhante e confortável, fino e científico.
Lotes diferentes, aparência e cor do produto podem ser diferentes, não afetam o uso

Cor: preto
Material: PCB

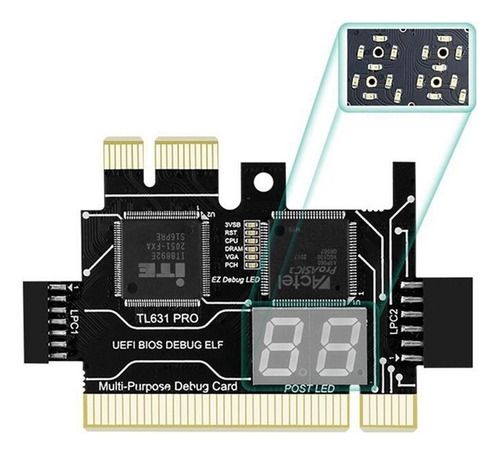

TL631 Pro Descrição da interface:
1: LPC1 canal compartilhado de alta velocidade = conecte-se à placa-mãe, interface LPC de pinos pequenos 2.0, módulo 2.0
(expansão do módulo A interface LPC3 pode conectar notebook, placa de conversão MINI PCIE, A-A) Placa de conversão DEBUG, notebook ASUS DEBUG-CON. EC-DEBUG).
2:Canal PCI de alta velocidade = suporta todos os slots PCI.
3:Canal compartilhado de alta velocidade LPC2 = conecte-se à interface LPC de 2,54 pinos grandes da placa-mãe, ASUS COM-DEBUG. ASRock UART1, MSI JDP, Supermicro-SPL.
4: canal de alta velocidade PCIE X1 = suporta Gigabyte sem placa-mãe PCI (outras marcas não suportam).
Indicador de energia VSB 5:3, para detectar se a alimentação está normal.
6: indicador de reinicialização RST, para detectar se a reinicialização da placa-mãe está normal (somente quando PCI ou PCIE está inserido)
7:luz indicadora da CPU, para detectar se a CPU o módulo está normal.
8: indicador de memória DRAM, para detectar se o módulo de memória está normal.
9: luz indicadora gráfica VGA, para detectar se o módulo da placa gráfica está normal.
10:PCH luz indicadora da ponte sul, para detectar se o módulo da ponte sul está normal.
11: ponto decimal DP, display de sinal CLK.
12: ponto decimal, exibição de sinal FRAME.
13: orifício de rosqueamento

Conteúdo do pacote:
1 x placa de diagnóstico TL631 Pro
1
x módulos 2.0 15 x cabos DuPont
1 x placa de expansão
1 x cabo de alimentação
2 x cabos flexíveis

Somente o conteúdo da embalagem acima, outros produtos não estão incluídos.
Nota: reflexão de luz e display diferente
