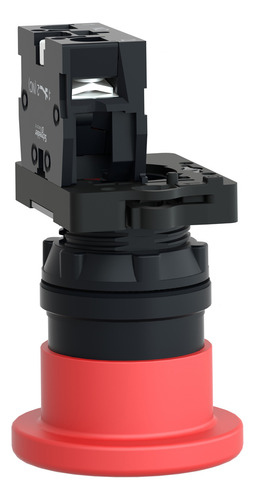

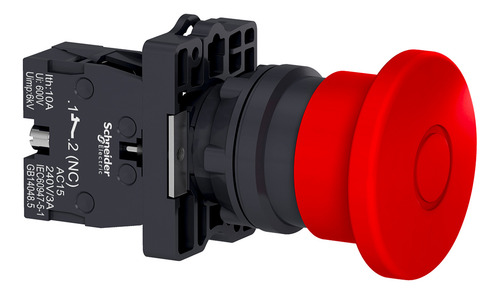

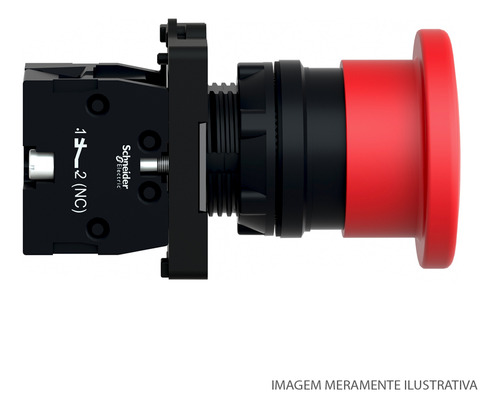

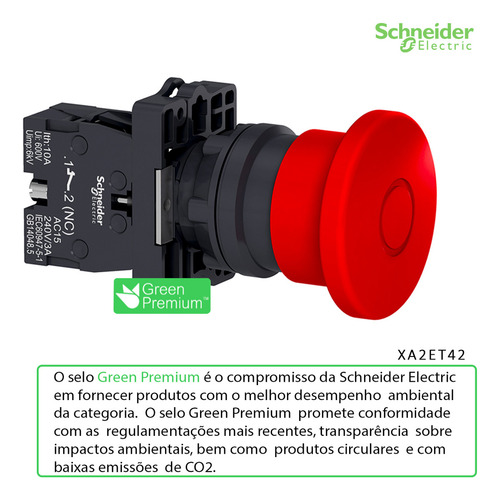

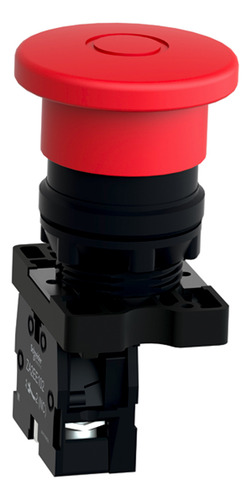

Botão Plastico Soco Emergência D40mm 1nf 22mm Vm Schneider

Descrição

Código Interno: 24833000225
Código Fabricante: XA2ET42
Código Referencia: 24833000225

Botão Plástico De Emergência 22mm 1Nf Vermelho Schneider

A Schneider Electric tem mais de 180 anos de história e inovação no mercado, desenvolvendo tecnologias e soluções inovadoras e conectadas para segurança, confiabilidade, eficiência e sustentabilidade.
Seu objetivo é permitir que todos aproveitem ao máximo a sua energia e seus recursos, fazendo uma ponte entre o progresso e a sustentabilidade para todos. Na Schneider, isso denomina-se Life Is On.

ESPECIFICAÇÕES TECNICAS:

linha de produto: Harmony Fácil XA2
tipo de produto ou componente: Botão de desligamento de emergência completo
Nome abreviado do dispositivo: XA2
Material do aro: Plástico
diâmetro de montagem: 22 mm

Complementar:
posição de operação: Qualquer posição
Montagem do dispositivo: Furo de fixação - diâmetro: 22 mm
centro de fixação: >= 30 x 40 mm (painel) - espessura: 1…5 mm
modo de fixação: Porca de fixação: 2…2,4 N.m
formato do cabeçote da unidade de sinalização: Redondo
tipo de acionamento: pressionar-puxar
Rearme: Puxar para destravar
característica do acionamento: Cogumelo vermelho Ø 40 mm
Tipo e composição dos contatos: 1 NF
Operação dos contatos: Abertura lenta
ruptura positiva: Com contato NF
durabilidade mecânica: 100000 ciclos
Conexões - terminais:
Conexão por parafuso, <= 2 x 1,5 mm²
Conexão por parafuso, <= 1 x 2,5 mm²
Conexão por parafuso, > = 1 x 0,5 mm²
Terminal faston , tamanho da conexão: 6,3 mm
torque de aperto: 0,8 N.m
proteção contra sobrecarga e curtos-circuitos: 10 A fusível gL conforme IEC 60269-1
[Ith] corrente térmica ao ar livre convencional: 10 A
[Ui] tensão nominal de isolação: 600 V conforme IEC 60947-1
[Uimp] tensão nominal de impulso suportada: 6 kV IEC 60947-1
[Ie] corrente nominal de operação:
3 A a 240 V, CA-15, A600
0,27 A a 250 V, CC-13, Q600
durabilidade elétrica:
500000 ciclos, CA-15, 3 A a 230 V , taxa de funcionamento < 60 cic/mn , fator de carga: 0,5 conforme IEC 60947-5-4
500000 ciclos, CC-13, 0,2 A a 110 V , taxa de funcionamento < 60 cic/mn , fator de carga: 0,5 conforme IEC 60947-5-4
confiabilidade elétrica: ? < 10exp(-8) a 24 V
altura: 30 mm
largura: 42 mm
profundidade: 74,2 mm
peso do produto: 0,088 kg

Meio ambiente:
tratamento de proteção: TC
temperatura ambiente para armazenamento: -40…70 °C
temperatura ambiente para funcionamento: -25…55 °C
categoria de sobretensão: Classe I conforme IEC 536
grau de proteção IP: IP65 conforme IEC 60529
grau de proteção IK: IK03 conforme IEC 60529
Normas:
GB 14048.5
IEC 60947-1
IEC 60947-5-1
GB 14.048,1
Certificações do produto: CE / CCC
resistência à vibração: 10 gn (f= 40…500 Hz) conforme IEC 60068-2-6
resistência ao choque: 70 gn (duração = 11 ms) para Aceleração de meia onda senoidal conforme IEC 60068-2-27

DIMENSÕES EMBALAGEM UNITÁRIA:

- Altura: 3 cm
- Largura: 4 cm
- Comprimento: 5 cm
- Peso: 91 g
