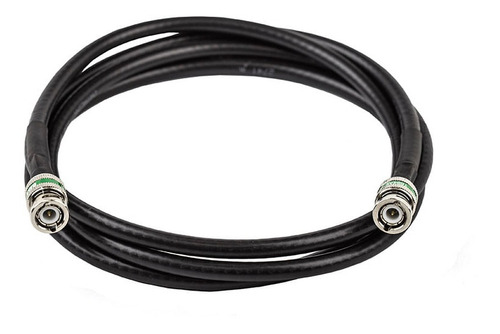

Cabo Bnc Sdi Rg6 Hdtv Digital 75 Ohms - Belden 1 Mt

Descrição

Este modelo é mais forte do que o cabo coaxial ou blindado. É indicado para equipamentos de conexão de rádio, como geradores de áudio, medidores de energia, osciloscópios e outros equipamentos de teste elétrico. Cabo BNC - Baioneta Neill-Concelman é um conector de baioneta que não vai desconectar se for puxado, além de manter uma impedância constante, não importando o comprimento do cabo. Os conectores são capazes de suportar frequências de até 10 Gigahertz.

Especificações Técnicas
Conectores: BNC - BELDEN
Cabo Coaxial: 6mm - 75 OHMS
Condutor Interno / Fio de cobre nu: 1,02 mm
Classe do condutor central: 1 mm
Bitola do cabo: 18 AWG
Dielétrico / PE Expandido: 4,50 mm
1ª Blindagem / Poliéster Aluminizado: 4,66 mm
Cobertura da fita: 100%
2ª Blindagem (trança) / (Cobertura 95%): 5,30 mm
Composição dos fios (trança) / Cobre Estanhado: 0,12 mm
Capa / PVC Livre de metais peados: 6,90 mm
Cor (Capa): Preto

Especificações Mecânicas
Peso: 0,063 kg/m
Raio Mínimo de Curvatura: 50 mm
Temperatura de Operação: -40/ +70C

Especificações Elétricas
Impedância: 75 O
Velocidade de Propagação: 83%
Capacitância: 53 pF/m
Condutor Interno - Resistência DC: 22 O/1000 m
Condutor Externo - Resistência DC: 9 O/1000 m
Velocidade de Propagação: 83%
Time delay: 0,37 ns/m
Tensão máx.: 300V
Indutância: 0,31µH/m
Perda de Retorno (depende do conector): 25 dB (até 0,9GHZ) / 20 dB (0,9-3,0GHz)

Conteúdo da embalagem
01 x Cabo BNC SDI RG6 HDTV Digital 75 OHMS - BELDEN
