Descrição

Descrição:
Isso foi projetado para teste rápido de sinais e tensão na placa principal. Pode ser usado para testar circuito aberto ou curto -circuito de BGA e CPU. Ele usa indicador para indicar todos os bares e de controle, substituindo o multímetro tradicional, em comparação com o qual é mais intuitivo.

Características:
1. 100% novinho em folha e alta qualidade.

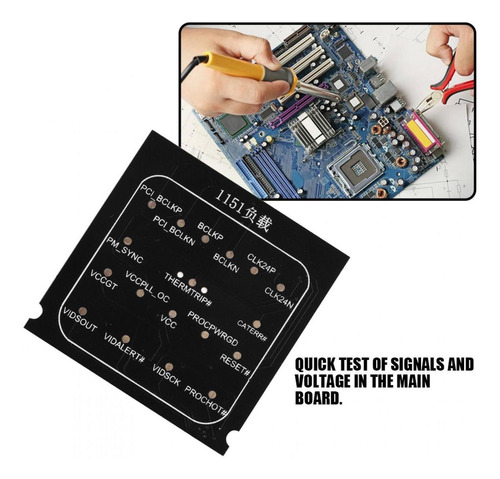

2. Projetado para teste rápido de sinais e tensão na placa principal.

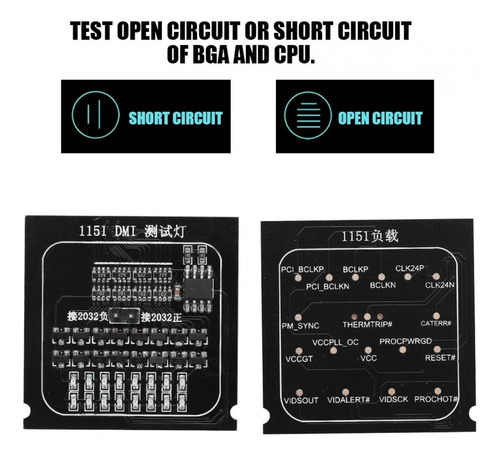

3. Usado para testar o circuito aberto ou curto -circuito de BGA e CPU.
4. Substitua o multímetro tradicional pelo indicador, o resultado é mais intuitivo.
5. Compatível para todas as 1151 placas principais.

Especificações:
Material: PCB
Cor preta
Compatibilidade: para todos os 1151 placas principais.
Tamanho: 38 * 38 * 3mm / 1,5 * 1,5 * 0,1 polegada
Peso: aprox. 26g

Instruções:
1. Coloque 1151 Indicador de teste no slot da CPU 1151 e pressione a placa de tampa da CPU (observe que desta vez não pode eletricidade), com a bateria 2023 3V contra as agulhas da linha da lâmpada de teste, toda a lâmpada de sinal DMI acenderá. Se a luz estiver apagada, diz que há um curto -circuito. Você pode abalar a barra de compressão da CPU, usando um multímetro para fazer uma determinação adicional.
2. Quando as etapas acima forem testadas normalmente, instale a carga da CPU na etapa da amostra de passagem e use osciloscópio para testar se várias tensões, relógios e outros sinais são normais ou não.

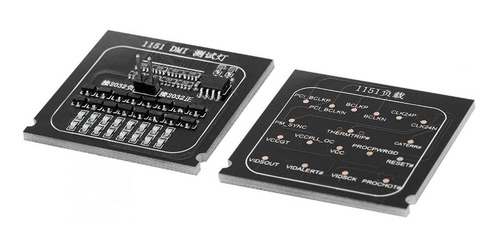

Pacote inclua:

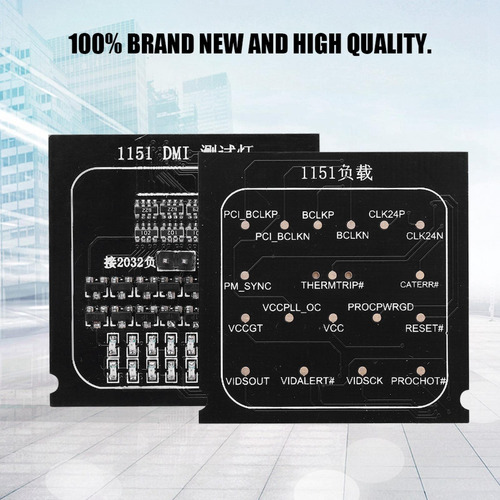

1 x cartão de teste com indicador

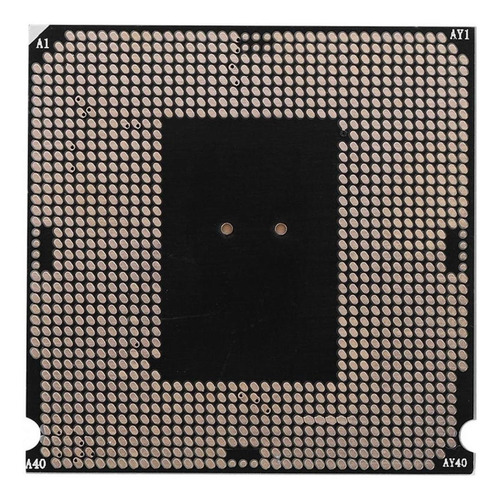

1 x cartão de teste sem indicador

Notas:
1. Ao usar o cartão de teste 1151, quando a bateria estiver contra o pino de drenagem, o indicador está desativado, pode ser que os terminais positivos e negativos sejam conectados para trás, substitua os terminais positivos e negativos da bateria.
2. Após vários momentos de uso, o indicador liga ou diminuirá para a tensão da lâmpada de teste não é suficiente, substitua a bateria sozinho.
3. Vários sinais do testador, como a tensão da fonte de alimentação da CPU, não podem ser detectados devido à particularidade da placa -mãe 1151. Use a mesma placa -mãe para comparação ou outros métodos para julgar.
