Chave Partida Soft Starter Ssw900 24a 8cv 220v 15cv 380v Weg 220-575v

Descrição

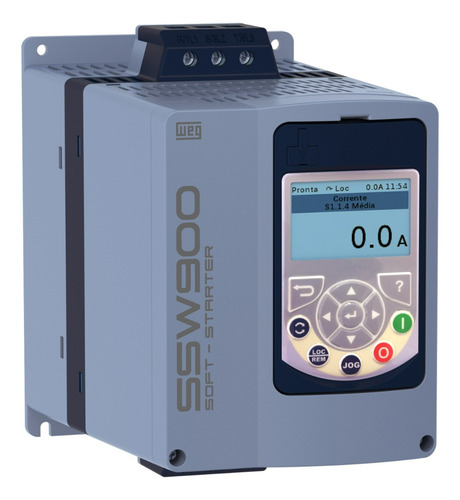

Soft Starter Weg SSW900 24A 8,0CV 220V / 15,0CV 380V

Soft-Starter WEG são chaves de partida estática, destinadas à aceleração, desaceleração e proteção de motores de indução trifásicos. Possuem elevado rendimento, facilidade de operação, ajuste de manutenção elétrica e instalação elétrica simples. Aumentando a vida útil do motor e equipamentos mecânicos da máquina acionada eliminando choques mecânicos e acentuamentos nos esforços sobre os acoplamentos e dispositivos de transmissão (redutores, polias, engrenagens, correias, etc.) durante a partida.

Aplicação: Motores trifásicos, Bombas Centrífugas, Ventiladores, Exaustores, Sopradores, Britadores, Moedores, Compressores de ar e Refrigeração.

Características Técnicas
SKU: 12956520
Modelo: SSW900A0024T5E2

Tensão Alimentação: 220V - 575V
Frequência: 50/60Hz
Corrente Nominal: 24A
Número de Fases de Entrada: 3 Fases
Número de Fases Controladas: 3 Fases

Potência motor - conexão padrão (cv/kW)
220/230V: 8CV
380/400V: 15CV

Grau de Proteção: IP00
Regime de partida: AC-53b 3-30:330
Regime de partida (com kit de ventilação): Não
Padrão (3 cabos): Sim
Dentro do delta (6 cabos): Não
SoftPLC (programação em ladder): Sim

Rampa de tensão e limite de corrente: Sim
Limite de corrente: Sim
Rampa de limitação de corrente: Sim
Controle de Bombas: Sim
Controle de Torque: Sim
Partida direta (D.O.L): Sim

Certificações do produto: UL, CE e EAC
Parametrização via trimpots e dip switches: Não
Parametrização via HMI: Sim

Entradas digitais
Quantidade (padrão): 6
Tipo: CC NPN / PNP
Tensão: 24 Vcc
Nível alto mínimo: 18 Vcc
Nível baixo máximo: 3 Vcc
Tensão máxima: 30 Vcc
Corrente de entrada: 11 mA / 24 Vcc
Função: Programável
Leitura via comunicação: Sim

Entrada para termistor do motor
Quantidade (padrão): 1
Atuação: 3k9 Ohms
Desatuação: 1k6 Ohms
Resistência mínima: 100 Ohms

Saídas analógicas
Quantidade (padrão): 1
Níveis: 0 a 10 Vcc e 0 a 20 mA
Resolução: 10 bits
Função: Programável
Escrita via comunicação: Sim

Saídas digitais
Quantidade: 3
Tipo: 2 x relé NA, 1 relé NA/NF
Tensão máxima: 250 Vca
Corrente máxima: 1 A
Função: Programável
Escrita via comunicação: Sim

Dimensões (mm)
Largura: 127,2mm
Altura: 200,3mm
Profundidade: 203,2mm
