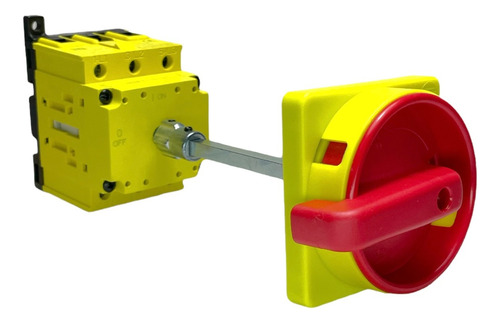

Chave Seccionadora Rotativa 63a 3p Fixa Base Weg Msw63b3h Cor Amarelo

Descrição

As Chaves Seccionadoras Compactas MSW foram desenvolvidas de acordo com a norma IEC 60947-3/UL 508 e possibilitam ligações de motores, máquinas e outros equipamentos, sendo utilizadas também para acionamento e interrupção de circuitos elétricos sob condições de carga.

FICHA TÉCNICA:

Marca: Weg
Referência: MSW63B3H
Código de Fábrica: 11898942
Descrição do produto: Chave Seccionadora Rotativa

Tensão nominal operação Ue: 690V
Tensão nominal isolação Ue: 690V
Tensão nominal de impulso suportável Uimp: 8kV

Corrente térmica nominal Ith=Iu: 63A
Corrente nominal de operação Ie (AC-3 690V): 22A/21kW
Frequência nominal: 50/60Hz

Corrente nominal de impulso de curto-circuito suportável: 10kA
Vida Mecânica: 100.000 (120 operações por hora)
Fusível gG (690V): 63A/80A

Classe de proteção:
Terminais: IP20
Controle: IP65 (TYPE1-4-4x-NEMA- 4x)

Temperatura ambiente:
Operação: -25 a +55°C
Armazenagem: -30 a +70°C

Grupo de material (EN60947-1): II
Grau de poluição (EN60947-1): 3
Flamabilidade (UL94): V0

Tipo de montagem: Montagem em base
Acessórios: Com manopla
Posições: 2 (On-Off)

Número de polos: 3 polos
Parafuso do terminal: M5
Ângulo de abertura: 90°

Torque de aperto dos terminais (EN60947-1): 3Nm
Cadeado: Permite-se utilizar
Atende a norma: NR12

Dimensões:
Altura: 260mm
Largura: 52,5mm
Profundidade: 91,5mm
Peso: 0,440kg

PRINCIPAIS CARACTERÍSTICAS:

- Atendem às exigências da norma NR12
- Design moderno e compacto, necessitando de pouco espaço para instalação
- Completa linha de acessórios
- Terminais com grau de proteção IP20

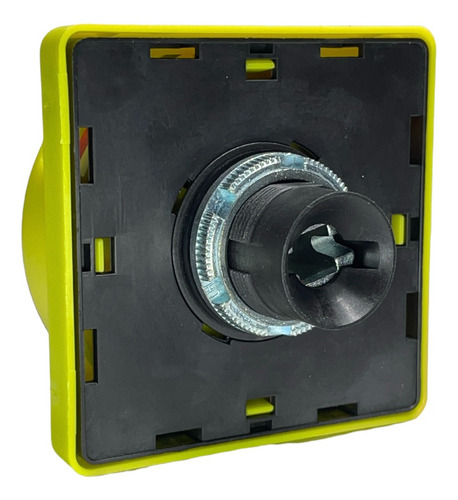

- Manoplas com grau de proteção IP65 e que permitem a utilização de até 3 cadeados e intertravamento de porta
- Indicação de Ligado e Desligado na manopla em português (exigência da norma NR12)
