Ci Controlador De Carga De Bateria Isl9238 - Isl9238chrtz

Descrição

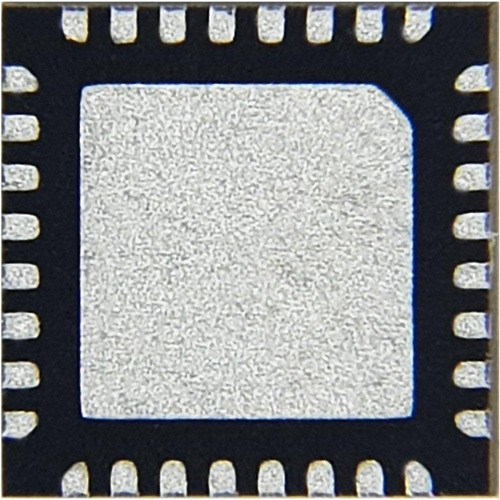

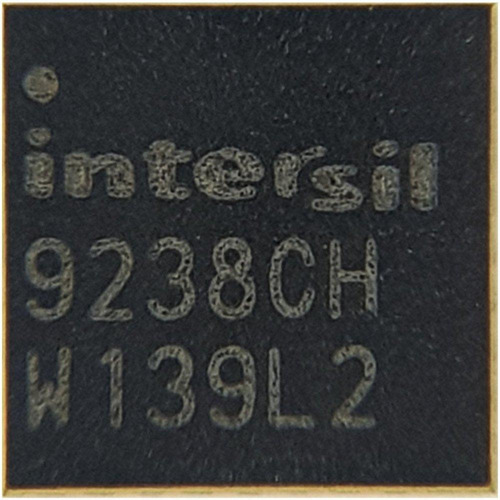

Ci controlador de carga de bateria ISL9238 SMD TQFN-32 4x4mm

Carregador de bateria Buck-Boost Narrow VDC com interface SMBus e USB OTG. O ISL9238C é um carregador buck-boost Narrow Output Voltage DC (NVDC). O ISL9238C fornece recursos de carregamento NVDC, regulação de barramento do sistema e proteção para tablets, Ultrabooks, notebooks, bancos de energia e qualquer plataforma de interface USB-C. A tecnologia Renesas R3 fornece alta eficiência de carga leve e resposta transitória rápida.

No modo de carregamento, o ISL9238C aceita energia de entrada de uma ampla gama de fontes de energia CC (como adaptadores de carregador CA/CC convencionais, portas USB PD e adaptadores de viagem) e carrega com segurança baterias com até 4 células de íons de lítio em série.

Como um carregador de topologia NVDC, o ISL9238C regula a saída do sistema para uma faixa CC estreita para tensão de barramento do sistema estável. A energia do sistema pode ser fornecida pelo adaptador, bateria ou uma combinação de ambos. O ISL9238C pode operar apenas com uma bateria, apenas um adaptador ou com ambos conectados. Para sistemas compatíveis com Intel IMVP8, o ISL9238C inclui a funcionalidade PSYS (monitor de energia do sistema), que fornece um sinal analógico representando a energia total da plataforma.

A saída PSYS se conecta a uma ampla gama de reguladores de núcleo Renesas IMVP8 para fornecer uma função de domínio de energia compatível com IMVP8. O ISL9238C suporta operação buck reverso, boost ou buck-boost para a porta de entrada de baterias de 2 a 4 células. O ISL9238C fornece comunicação serial SMBus/I2C que permite a programação de muitos parâmetros críticos para fornecer uma solução personalizada.

Fabricante: Renesas Electronics
Categoria: Battery Management
Tipo de bateria: Lithium-ion, Lithium Polymer
Saída de tensão: 2.4V a 18.304 V
Tensão de operação: 3.2V a 23.4V
Encapsulamento: TQFN-32
Series: ISL9238
Marca: Renesas / Intersil

- Buck boost NVDC charger for 2, 3 or 4 cell Li-ion batteries
- Input voltage range: 3.9V to 23.4V (no dead zone)
- System output voltage: 2.4V to 18.304V
- Autonomous charging option (automatic completion of charging)
- Pass-Through mode in forward direction
- System power monitor PSYS output, IMVP compliant
- Up to 1MHz switching frequency
- Adapter current and battery current monitor (AMON/BMON)
- PROCHOT open-drain output, IMVP compliant
- Allows trickle charging of a depleted battery
- Ideal diode control in Turbo mode
- Reverse buck, boost, and buck-boost operation from battery
- Two-level adapter current limit available
- 100% 2-FET buck only mode option
- Battery Ship mode option
- SMBus and auto-increment I2C compatible
- 4mm x 4mm 32 Ld TQFN package
