Ci Pmic Qualcomm Power Management Pm8350bh

Descrição

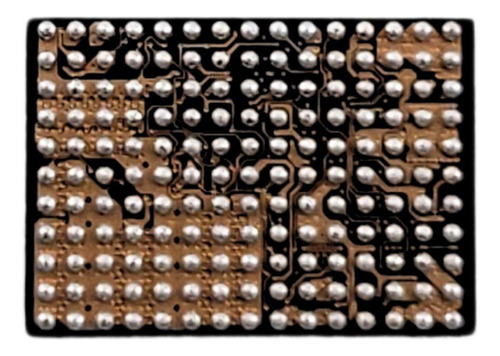

Ci PMIC PM8350BH Qualcomm - Power management com esferas Lead Free / PM8350BH 001

Compatível com:
Motorola Edge 30 Ultra (XT2241-2)
Motorola Razr 2022 (XT2251-1)
Motorola Razr 40 (XT2323-1)
Motorola Razr 40 Ultra (XT2321-1)
Motorola ThinkPhone (XT2309-2)
Xiaomi 11

O PM8350B / PM8350BH / PM8350BHS interface PMIC integra todos os recursos de gerenciamento de energia, manutenção geral e suporte à interface do usuário em uma solução integrada de três ICs.

- Arquitetura de carregador de bateria Li-ion de alta eficiência com combinação de buck/Div2 de 6A e bomba de carga (> 97% de eficiência de pico)
- Caminhos dedicados para carregamento USB e sem fio com operação do carregador de até 21,5V (25V máximo absoluto)
- Suporta até 6A de corrente de carga (caminho único) e 12A de corrente de carga (caminho duplo usando ICs acompanhantes SMB1396/SMB1398)
- Suporta a Especificação USB Tipo-C Rev. 1.4 e a Especificação de Entrega de Energia USB Rev. 3.0
- Suporta Qualcomm Quick Charge 2.0, Quick Charge 3.0 e Quick Charge 4.0
- Suporta bateria 2S com balanceamento de carga (SMB1399 necessário).
- Suporte simultâneo para carregamento sem fio e OTG usando boost externo de 5V
- Suporte simultâneo para carregamento USB e carregamento sem fio reverso usando boost externo de 5V

Recursos principais:
- Medidor de bateria Qualcomm com precisão melhorada de SoC
- Subsistema de conversor analógico-digital (ADC) com multiplexador analógico (AMUX) e conversor analógico-digital de tensão/corrente (VADC/IADC)
- Módulo de interface de bateria (BIM) que inclui interface serial de bateria (BSI) ou interface serial PMIC (PSI) e detecção de bateria ausente (BMD)
- Subsistema de limitação de corrente da bateria (BCL) que fornece alarmes de hardware e software, utilizados pelo sistema para reduzir a corrente da bateria.
- Reguladores boost de alto desempenho e alta eficiência para painéis OLED
- LDO para alimentação digital DDIC
- Driver de háptica H-bridge completo com boost programável de 5V a 10V para aplicação LRA e interface SoundWire.
- Interface SPMI
- Oito GPIOs
- Pacote de nível de wafer de nanoscale de 165 pinos FOWNSP
