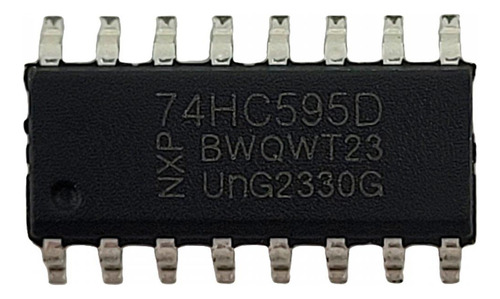

Circuito Integrado Shift Register 8bits Cmos Soic16 74hc595d

Descrição

O 74HC595 e 74HCT595 é um registrador de deslocamento serial de 8 bits com entrada serial/saída serial ou paralela, um registrador de armazenamento e saídas de 3 estados. Tanto o registrador de deslocamento quanto o de armazenamento têm relógios separados. O dispositivo possui uma entrada serial (DS) e uma saída serial (Q7S) para permitir a cascata, e uma entrada de reset assíncrona MR.

Um nível BAIXO em MR irá redefinir o registrador de deslocamento. Os dados são deslocados nas transições de BAIXO para ALTO da entrada SHCP. Os dados no registrador de deslocamento são transferidos para o registrador de armazenamento em uma transição de BAIXO para ALTO da entrada STCP. Se ambos os relógios estiverem conectados juntos, o registrador de deslocamento sempre estará um pulso de relógio à frente do registrador de armazenamento. Os dados no registrador de armazenamento aparecem na saída sempre que a entrada de habilitação de saída (OE) estiver BAIXA.

Um nível ALTO em OE faz com que as saídas assumam um estado de OFF de alta impedância. A operação da entrada OE não afeta o estado dos registradores. As entradas incluem diodos de fixação. Isso permite o uso de resistores limitadores de corrente para a interface de entradas com tensões superiores a VCC.

Características e benefícios

- Faixa de tensão de alimentação ampla de 2.0 V a 6.0 V
- Baixo consumo de energia CMOS
- Alta imunidade ao ruído
- Entrada serial de 8 bits
- Saída serial ou paralela de 8 bits
- Registrador de armazenamento com saídas de 3 estados
- Registrador de deslocamento com reset direto
- Frequência de saída de deslocamento típica de 100 MHz
- Desempenho de latch-up excede 100 mA por JESD 78 Classe II Nível B
- Conformidade com padrões JEDEC:
JESD8C (2.7 V a 3.6 V)
JESD7A (2.0 V a 6.0 V)
- Níveis de entrada:
Para 74HC595: nível CMOS
Para 74HCT595: nível TTL
- Proteção ESD:
HBM: ANSI/ESDA/JEDEC JS-001 classe 2 excede 2000 V
CDM: ANSI/ESDA/JEDEC JS-002 classe C3 excede 1000 V
- Múltiplas opções de embalagem
- Especificado de -40 °C a 85 °C e de -40 °C a 125 °C
