Cnc Shield V3 Sem Drivers Impressora 3d Reprap Para Arduino

Descrição

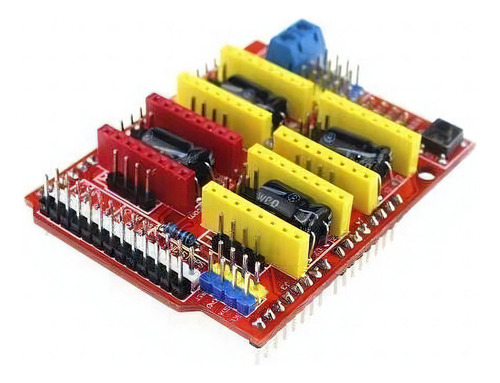

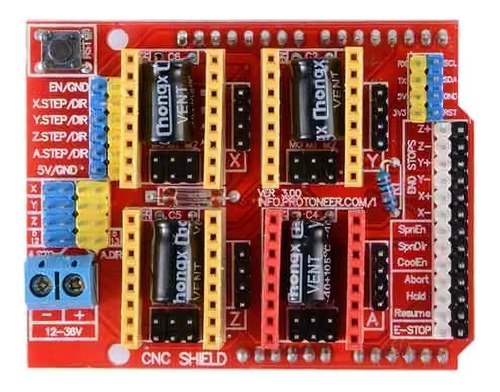

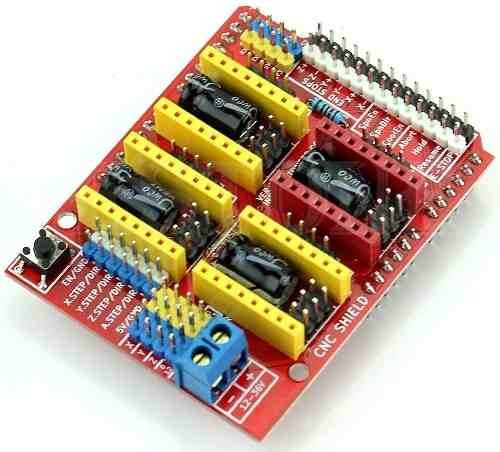

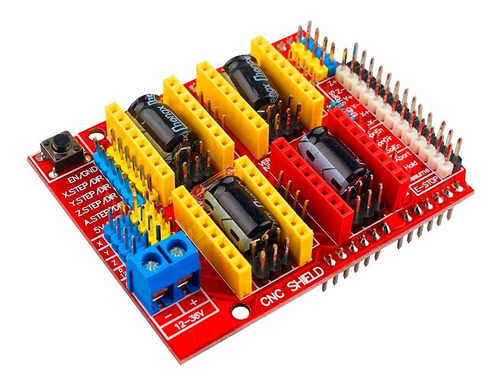

Placa CNC Shield V3 para Arduino

O CNC Shield é projetado para controlar uma fresadora CNC a partir de uma placa Arduino. Ele contém quatro soquetes de driver que permitem a utilização de módulos do driver A4988 compatíveis, possibilitando o controle de até quatro motores de passo (X, Y, Z) e um motor auxiliar opcional. Conectores adicionais facilitam a conexão de sensores de fim de curso e botões de controle.

Características:
- 4 conectores para drivers controladores de passo (A4988, DRV8825, entre outros).
- Suporta fontes de alimentação entre 12V a 36V (verificar compatibilidade do driver com a tensão desejada).
- Suporta 4 eixos (X, Y, Z, A - pode duplicar eixos ou criar um quarto eixo completo com firmware personalizado usando D12 e D13).
- 2 conectores de fim de curso para cada eixo (cada par de eixos compartilhando o mesmo pino IO).
- Permite ligação e direção do spindle.
- Conector para cooler.
- Compatível com GRBL 0,8 ° C (firmware open source que roda em um Arduino UNO, transformando G-código em sinais de passo).
- Jumper para definir o passo dos motores.
- Dimensões: 68mm x 52mm x 10mm.

Especificações:
- 4 slots para drivers de motor de passo.
- Compatível com A4988 e DRV8825.
- Suporte para 4 eixos (X, Y, Z, A).
- 2 conectores de fim de curso por eixo.
- Conexão com cooler.
- Ligação e direção do spindle com bornes para alimentação externa de 12V a 36VDC.
- Dimensões (CxLxE): 68 mm x 54 mm x 12 mm.
- Peso: 30g.
