Componente De Chip Smd Do Testador De Transistor Digital Bsi

Descrição

Este medidor é uma pequena ferramenta para o engenheiro, manutenção eletrônica e fábrica. É muito fácil testar dispositivos plug-in e SMD, também pode testar diferentes tipos de diodos, triodos, tiristores, MOSFET, permitir a análise do tipo de dispositivo, a polaridade do pino, a saída HFE, a tensão da válvula




, a capacitância de junção do FET.

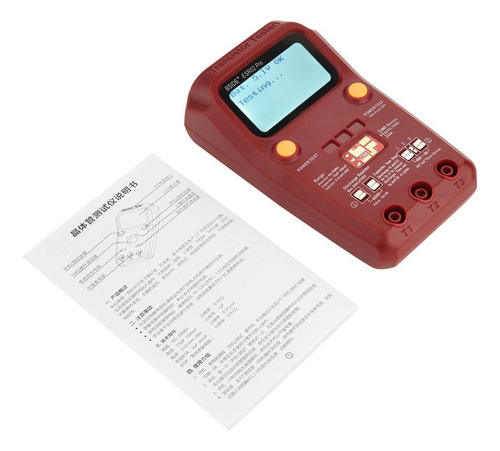

Visor LCD grande com função de luz de fundo para facilitar


a leitura. Teste automaticamente os elementos dos pinos e exiba-os no LCD.


Detecção automática de componentes como NPN, transistores bipolares PNP, MOSFET de canal N e canal P, diodos (incluindo diodos duplos),





tiristores, transistores, resistores e capacitores, etc.


, podem detectar a tensão de polarização direta do emissor do transistor, o diodo


de proteção MOSFET e a referência do fator de amplificação. ESR02 Pro
Resistor: 0 Omega ~ 50 Omega, Resolução: 0,01 ohm
Capacidade: 25pF ~ 100mF, Resolução: 1pF
Indutância: 0.01mH ~ 20h, Resolução: 0.01mH

Capacitor ESR Resolução


: 0.01 Omega Bateria: 1pcs x 9V 6LR61 Bateria (NÃO incluída)


Tamanho: Aprox. 14* 8* 4,5 cm/5,5* 3,1* 1,8 polegadas
peso: aprox. 223g/7.9oz

usando a instrução:


pressione "POWER/TEST" para ligar e iniciar um teste, várias medições podem ser repetidas por esta tecla, desligamento automático 20 segundos após a medição.


forneça três tipos de soquete, cada pino de soquete 1, pino 2 e pino 3 estão conectados.


A colocação do dispositivo não requer a ordem de instrução, e a tela exibe a função componente de cada pino após a


medição.Há uma tabela "valor ESR típico do capacitor eletrolítico" na parte traseira, é apenas para guiar, estes são valores típicos para o grau padrão capacitor eletrolítico à temperatura ambiente.



calibração:
encurte
o pino de teste 1, 2, 3 juntos e pressione o botão "POWER/TEST", então a
tela solicita para entrar na calibração, pressione o botão novamente dentro de 2
segundos para confirmar. Poucos segundos depois, a tela solicita a liberação do
pino 1, 2, 3, solte-os e aguarde o término da

calibração. lista de pacotes:

1 x testador de transistor


1 x manual do usuário



Nota:


Antes de testar o capacitor, certifique-se de descarregá-lo, caso contrário, pode danificar o


Se estiver usando fonte DC, escolha o adaptador DC 9V ~ 12V. (incluindo 9V e 12V)


Pode ser alimentado por uma bateria 9V 6LR61 (NÃO incluída), quando a energia da bateria estiver abaixo de 6V, substitua por uma nova.
