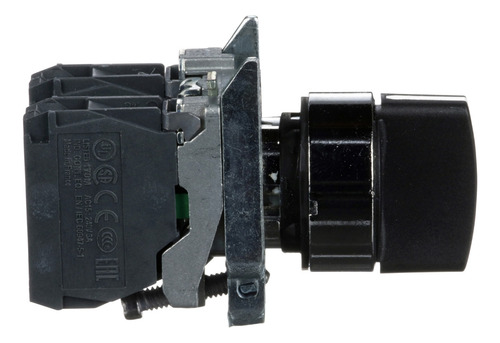

Comutador Metálico 22mm Manopla Curta Xb4bd53 - Schneider

Descrição

Código Interno: 03692600225
Código Fabricante: XB4BD53
Código Referência: 03692600225

Chave Comutadora Manopla Curta Xb4Bd53 22Mm 3 Ret.D/E-C 2Na Preto Schneider

ESPECIFICAÇÕES TÉCNICAS:

Linha De Produto: Harmony Xb4
Tipo De Produto Ou Componente: Comutador
Nome Abreviado Do Dispositivo: Xb4
Material Do Aro: Metal Cromado
Material Do Colar De Fixação: Zamak
Diâmetro De Montagem: 22 Mm
Tipo De Cabeçote: Normal (22Mm)
Formato Do Cabeçote Da Unidade De Sinalização: Redondo
Tipo De Acionamento: Ao Centro Retorno Por Mola
Característica Do Acionamento: Preto Manopla Curta
Informações De Posição Do Acionamento: 3 Posições +/- 45°
Tipo E Composição Dos Contatos: 2 Na
Operação Dos Contatos: Abertura Lenta
Conexões - Terminais:
Terminais De Parafuso <= 2 X 15 Mm² Com A Extremidade Do Cabo Conforme En/Iec 60947-1
Terminais De Parafuso >= 1 X 022 Mm² Sem A Extremidade Do Cabo Conforme En/Iec 60947-1

Complementar:
Altura: 47 Mm
Largura: 30 Mm
Profundidade: 68 Mm
Descrição Dos Terminais Iso Nº 1:
(13-14)Na
(23-24)Nf
Peso Líquido: 0105 Kg
Resistência A Lavagem Sobre Alta Pressão: 7000000 Pa A 55 °C Distância : 01 M
Uso Dos Contatos: Contatos Padrão
Ruptura Positiva: Sem
Valor De Torque: 014 N.M Comutação Elétrica Variável Na
Durabilidade Mecânica: 1000000 Ciclos
Torque De Aperto: 0812 N.M Conforme En 60947-1
Formato Da Cabeça Do Parafuso:
Cruzado Compatível Com Philips Nº 1 Chave De Fendas
Cruzado Compatível Com Pozidriv Nº 1 Chave De Fendas
Com Slots Compatível Com Plano De Ø 4 Mm Chave De Fendas
Com Slots Compatível Com Plano De Ø 55 Mm Chave De Fendas
Material De Contatos: Liga De Prata (Ag/Ni)
Proteção Contra Sobrecarga E Curtos-Circuitos: 10 A Fusível Tipo Cartucho Tipo Gg Conforme En/Iec 60947-5-1
[Ith] Corrente Térmica Convencional Ao Ar Livre: 10 A Conforme En/Iec 60947-5-1
[Ui] Tensão Nominal De Isolação: 600 V (Graus De Poluição 3) Conforme En 60947-1
[Uimp] Tensão Nominal Suportável De Impulso: 6 Kv En 60947-1
[Ie] Corrente Nominal De Operação:
3 A A 240 V Ca-15 A600 Conforme En/Iec 60947-5-1
6 A A 120 V Ca-15 A600 Conforme En/Iec 60947-5-1
01 A A 600 V Cc-13 Q600 Conforme En/Iec 60947-5-1
027 A A 250 V Cc-13 Q600 Conforme En/Iec 60947-5-1
055 A A 125 V Cc-13 Q600 Conforme En/Iec 60947-5-1
12 A A 600 V Ca-15 A600 Conforme En/Iec 60947-5-1

Durabilidade Elétrica:
1000000 Ciclos Ca-15 2 A A 230 V Taxa De Funcionamento < 3600 Cic/H Fator De Carga: 05 Conforme En 60947-5-1 Apêndice C
1000000 Ciclos Ca-15 3 A A 120 V Taxa De Funcionamento < 3600 Cic/H Fator De Carga: 05 Conforme En 60947-5-1 Apêndice C
1000000 Ciclos Ca-15 4 A A 24 V Taxa De Funcionamento < 3600 Cic/H Fator De Carga: 05 Conforme En 60947-5-1 Apêndice C
1000000 Ciclos Cc-13 02 A A 110 V Taxa De Funcionamento < 3600 Cic/H Fator De Carga: 05 Conforme En 60947-5-1 Apêndice C
1000000 Ciclos Cc-13 05 A A 24 V Taxa De Funcionamento < 3600 Cic/H Fator De Carga: 05 Conforme En 60947-5-1 Apêndice C

Meio Ambiente:
Tratamento De Proteção: Th
Temperatura Ambiente Para Armazenamento: -4070 °C
Temperatura Ambiente Para Funcionamento: -4070 °C
Categoria De Sobretensão: Classe I Conforme Iec 60536
Grau De Proteção Ip:
Ip69
Ip69K
Ip67 Conforme Iec 60529
Grau De Proteção Nema:
Nema 13
Nema 4X
Normas:
En/Iec 60947-5-5
Ul 508
En/Iec 60947-5-1
Csa C22.2 No 14
Jis C8201-5-1
En/Iec 60947-1
En/Iec 60947-5-4
Jis C8201-1
Certificações Do Produto:
Ul
Lros (Lloyds Register Of Shipping)
Bv
Csa
Dnv
Gl
Resistência À Vibração: 5 Gn (F= 2500 Hz) Conforme Iec 60068-2-6
Resistência Ao Choque:
30 Gn (Duração = 18 Ms) Para Aceleração De Meia Onda Senoidal Conforme Iec 60068-2-27
50 Gn (Duração = 11 Ms) Para Aceleração De Meia Onda Senoidal Conforme Iec 60068-2-27
