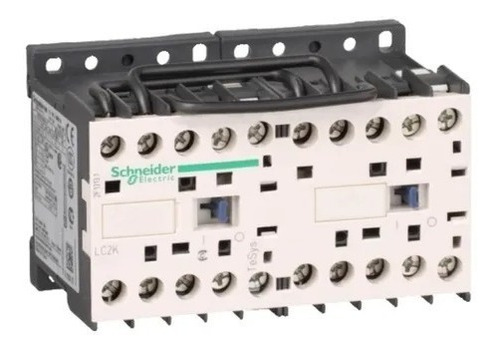

Contator Reversão Tripolar Tesys K 6a 1na 110vac Lc2k0610f7

Descrição

alcance TeSys
Nome do Produto TeSys K
tipo de produto ou componente Contator reversível
nome curto do dispositivo LC2K
aplicativo do dispositivo Ao controle
aplicativo de contator Controle motor
categoria de utilização AC-4 AC-3
apresentação do dispositivo
Pré-montado com barramento de força reversível descrição dos pólos 3P
composição de contato do pólo de força 3 NÃO
[Ue] tensão operacional nominal
Circuito de alimentação: 690 V AC 50/60 Hz
Circuito de sinalização: <= 690 V AC 50/60 Hz
[Ie] corrente operacional nominal 6 A em <= 440 V AC AC-3 para o circuito de alimentação
potência do motor kW
1,5 kW a 220 ... 230 V CA 50/60 Hz
2,2 kW a 380 ... 415 V CA 50/60 Hz
3 kW a 440 V CA 50/60 Hz
3 kW a 480 V CA 50/60 Hz
3 kW a 500 ... 600 V CA 50/60 Hz
3 kW a 660 ... 690 V CA 50/60 Hz
tipo de circuito de controle
AC a 50/60 Hz
[Uc] tensão do circuito de controle 110 V AC 50/60 Hz
composição de contato auxiliar
1 NÃO
[Uimp] tensão suportável de impulso nominal 8 kV
categoria de sobretensão
III
[Ith] corrente térmica convencional de ar livre
20 A (a 50 ° C) para o circuito de energia
10 A (a 50 ° C) para o circuito de sinalização
Capacidade nominal de produção de Irms
110 A AC para circuito de alimentação em conformidade com NF C 63-110
110 A AC para circuito de alimentação em conformidade com IEC 60947
110 A AC para circuito de sinalização em conformidade com IEC 60947
capacidade de interrupção nominal
110 A em 415 V em conformidade com IEC 60947
110 A em 440 V em conformidade com IEC 60947
80 A em 500 V em conformidade com IEC 60947
110 A em 220 ... 230 V em conformidade com IEC 60947
110 A em 380 ... 400 V em conformidade para IEC 60947
70 A em 660 ... 690 V em conformidade com IEC 60947
[Icw] corrente suportável nominal de curta duração
90 A 50 ° C - 1 s para circuito de força
85 A 50 ° C - 5 s para circuito de força
80 A 50 ° C - 10 s para circuito de força
60 A 50 ° C - 30 s para circuito de força
45 A 50 ° C - 1 min para circuito de potência
40 A 50 ° C - 3 min para circuito de potência
80 A - 1 s para circuito de sinalização
90 A - 500 ms para circuito de sinalização
110 A - 100 ms para circuito de sinalização
20 A 50 ° C -> = 15 min para circuito de força
classificação do fusível associado
25 A gG a <= 440 V para circuito de força
25 A aM para circuito de força
10 A gG para circuito de sinalização em conformidade com IEC 60947
10 A gG para circuito de sinalização em conformidade com VDE 0660
impedância média
3 mOhm - Ith 20 A 50 Hz para circuito de força
[Ui] tensão de isolamento nominal
Circuito de alimentação: 600 V em conformidade com UL 508
Circuito de alimentação: 690 V em conformidade com IEC 60947-4-1
Circuito de sinalização: 690 V em conformidade com IEC 60947-4-1
Circuito de sinalização: 690 V em conformidade com IEC 60947-5-1
Circuito de sinalização : 600 V em conformidade com UL 508
Circuito de alimentação: 600 V em conformidade com CSA C22.2 No 14
Circuito de sinalização: 600 V em conformidade com CSA C22.2 No 14
durabilidade elétrica
1,3 Mciclos 6 A AC-3 em Ue <= 440 V
tipo de bloqueio
Mecânico
suporte de montagem
Plate
Rail
padrões
IEC 60947
VDE 0660
BS 5424
NF C 63-110
certificações de produto
CSA
UL
conexões - terminais
Terminais de braçadeira de parafuso 1 cabo (s) 1,5… 4 mm²sólido
Terminais de braçadeira de parafuso 1 cabo (s) 0,75… 4 mm²flexível sem extremidade do cabo
Terminais de braçadeira de parafuso 1 cabo (s) 0,34… 2,5 mm²flexível com extremidade de cabo
Terminais de braçadeira de parafuso 2 cabo (s) 1,5… 4 mm²sólido
Terminais de grampo de parafuso 2 cabo (s) 0,75… 4 mm²flexível sem extremidade do cabo
Terminais de grampo de parafuso 2 cabo (s) 0,34… 1,5 mm²flexível com extremidade de cabo
torque de aperto
1,3 Nm - em terminais de grampo de parafuso - com chave de fenda Philips No 2
1,3 Nm - em terminais de grampo de parafuso - com chave de fenda plana Ø 6 mm
tempo operacional
Energização da bobina de 10 ... 20 ms e fechamento NA
10 ... desenergização da bobina de 20 ms e abertura NA
nível de confiabilidade de segurança
B10d = contator de 1369863 ciclos com carga nominal em conformidade com EN / ISO 13849-1
B10d = contator de ciclos com carga mecânica em conformidade com EN / ISO 13849-1
durabilidade mecânica
5 Mciclos
taxa máxima de operação
3600 cyc / h
Complementar
limites de tensão do circuito de controle
Operacional: 0,8 ... 1,15 Uc (a <50 ° C)
Drop-out: 0,2 ... 0,75 Uc (a <50 ° C)
potência de irrupção em VA
30 VA (a 20 ° C)
consumo de energia retido em VA
4,5 VA (a 20 ° C)
dissipação de calor
1,3 W
tipo de contato auxiliar
tipo instantâneo 1 NÃO
frequência do circuito de sinalização
<= 400 Hz
corrente de comutação mínima
5 mA para circuito de sinalização
tensão de comutação mínima
17 V para circuito de sinalização
distância sem sobreposição
0,5 mm
resistência de isolamento
> 10 MOhm para circuito de sinalização
Meio Ambiente
Grau de proteção IP
IP20 em conformidade com VDE 0106
tratamento protetor
TC em conformidade com IEC 60068
TC em conformidade com DIN 50016
temperatura do ar ambiente para operação
-25… 50 ° C
temperatura do ar ambiente para armazenamento
-50… 80 ° C
Altitude de Operação
2000 m sem desclassificação
retardância de chama
V1 em conformidade com UL 94
Requisito 2 em conformidade com NF F 16-101
Requisito 2 em conformidade com NF F 16-102
robustez mecânica
Contator de choques fechado, no eixo X: 10 Gn por 11 ms em conformidade com IEC 60068-2-27
Contator de choques fechado, no eixo Y: 15 Gn por 11 ms em conformidade com IEC 60068-2-27
Contator de choques fechado, no eixo Z: 15 Gn por 11 ms em conformidade com IEC 60068-2-27
Contator de choques aberto, no eixo X: 6 Gn por 11 ms em conformidade com IEC 60068-2-27
Contator de choques aberto, no eixo Y: 10 Gn por 11 ms em conformidade com IEC 60068-2-27
Contator de choques aberto, no eixo Z: 10 Gn por 11 ms em conformidade com IEC 60068-2-27
Contator de vibrações fechado: 4 Gn, 5 ... 300 Hz em conformidade com IEC 60068-2-6
Contator de vibrações aberto : 2 Gn, 5 ... 300 Hz em conformidade com IEC 60068-2-6

Garantia do vendedor: 12 meses
