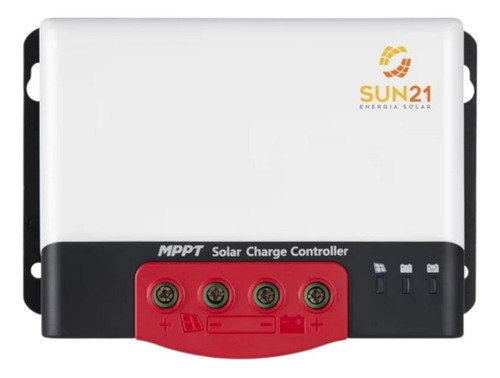

Controlador De Carga Mppt 20a 12v/24v Sun21 - Ccs-m2024n

Descrição

Especificações

Tensão nominal: 12V/24V (reconhecimento automático)
Corrente máxima de carga: 20A
Tensão solar máxima na entrada: 100Vcc
Potência máxima solar na entrada em 12V: 260W
Potência máxima solar na entrada em 24V: 520W
Aterramento: Positivo
Comunicação: RS232
Bitola máxima do cabo elétrico: 8 mm²
Dimensões: 150 x 105,6 x 61,5mm
Faixa de temperatura ambiente: -35°C +45°C
Peso: 600g
Grau de proteção: IP32

*Tabela com valores aproximados de caráter meramente informativo. Em caso de dúvidas, verificar o manual do fabricante.

Descrição

O controlador de carga solar com tecnologia MPPT CCS-M2024N possui uma avançada tecnologia de rastreamento do ponto de maior potência do módulo fotovoltaico, permitindo que o carregamento do banco de baterias seja realizado com eficiência de até 30% superior, quando comparada aos controladores de carga tradicionais (tecnologia PWM).

Potência solar máxima na entrada CCS-M2024N
Tensão do banco de baterias Potência máxima dos módulos Tensão máxima dos módulos
12Vcc 260W 100Vcc
24Vcc 520W 100Vcc

O controlador MPPT Sun21, CCS-M2024N, permite o uso de arranjos fotovoltaicos cuja tensão de funcionamento (Vmpp) somada dos painéis seja de até 100Vcc, propiciando o uso de uma ampla variedade de módulos solares, inclusive painéis de grande porte. Além disso, simplifica a instalação, permitindo a utilização de cabos para ligação dos painéis com espessura menor.

O controlador de carga CCS-M2024N reduz a tensão que chega do arranjo de painéis fotovoltaicos, permitindo o carregamento do banco de baterias do tipo chumbo-ácidas seladas, gel, abertas em 12Vcc ou 24Vcc (detecção automática). O arranjo dos módulos pode ter potência de até 260W para carregamento do banco de baterias em 12Vcc ou de até 520W para carregamento do banco de baterias em 24Vcc.

O controlador Sun21 CCS-M2024N possui dissipador de calor que prolonga a vida útil do equipamento por desgastes térmicos. Com um design moderno e compacto, possibilidade de instalação de um visor remoto, otimizando a utilização do espaço de instalação.

CONEXÃO DOS EQUIPAMENTOS FOTOVOLTAICOS AO CONTROLADOR DE CARGA

O controlador de carga de 20A com tecnologia MPPT CCS-M2024N funciona como uma central elétrica do sistema solar fotovoltaico. Possui dissipador de calor em alumínio e permite a conexão de modernos acessórios de monitoramento remoto. Controla carga/flutuação e possui a função de corte por mínima tensão, que desliga a saída automaticamente quando a bateria está com pouca carga (11,1/22,2Vcc), religando novamente quando a bateria atinge 12,6/25,2Vcc. Essa função evita danos que podem reduzir drasticamente a vida útil da bateria.

O CCS-M2024N é um dos mais modernos e versáteis controladores de carga MPPT do mercado. Possui proteção contra polaridade reversa do banco de baterias e dos módulos fotovoltaicos, que irá proteger o equipamento, caso este seja conectado com a polaridade invertida. Além de oferecer um sistema de proteção contra excesso de temperatura e valores elevados de tensão.

USOS MAIS COMUNS
Sistemas fotovoltaicos de pequeno porte em geral
Eletrificação de casas, sítios e fazendas distantes da rede elétrica
Equipamentos de internet e telefonia rural
Iluminação de vias públicas e iluminação residencial
Sistemas de emergência
Sinalização marítima, de estradas e ferrovias
Telecomunicações em geral
