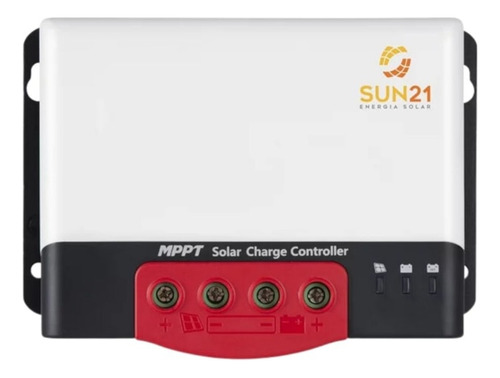

Controlador De Carga Mppt 40a 12v/24v Sun21 - Ccs-m4024n

Descrição

Apresentação

O controlador de carga solar com tecnologia MPPT CCS-M4024N possui uma avançada tecnologia de rastreamento do ponto de maior potência do módulo fotovoltaico, permitindo que o carregamento do banco de baterias seja realizado com eficiência de até 30% superior, quando comparada aos controladores de carga tradicionais (tecnologia PWM).

Potência solar máxima na entrada CCS-M4024N
Tensão do banco de baterias Potência máxima dos módulos Tensão máxima dos módulos
12Vcc 550W 100Vcc
24Vcc 1100W 100Vcc

O controlador MPPT Sun21, CCS-M4024N, permite o uso de arranjos fotovoltaicos cuja tensão de funcionamento (Vmpp) somada dos painéis seja de até 100Vcc, propiciando o uso de uma ampla variedade de módulos solares, inclusive painéis de grande porte. Além disso, simplifica a instalação, permitindo a utilização de cabos para ligação dos painéis com espessura menor.

O controlador de carga CCS-M4024N reduz a tensão que chega do arranjo de painéis fotovoltaicos, permitindo o carregamento do banco de baterias do tipo chumbo-ácidas seladas, gel, abertas em 12Vcc ou 24Vcc (detecção automática). O arranjo dos módulos pode ter potência de até 550W para carregamento do banco de baterias em 12Vcc ou de até 1100W para carregamento do banco de baterias em 24Vcc.

O controlador Sun21 CCS-M4024N possui dissipador de calor que prolonga a vida útil do equipamento por desgastes térmicos. Com um design moderno e compacto, possibilidade de instalação de um visor remoto, otimizando a utilização do espaço de instalação.

CONEXÃO DOS EQUIPAMENTOS FOTOVOLTAICOS AO CONTROLADOR DE CARGA

O controlador de carga e carga de baterias de 40A com tecnologia MPPT CCS-M4024N funciona como uma central elétrica do sistema solar fotovoltaico. Possui dissipador de calor em alumínio e permite a conexão de modernos acessórios de monitoramento remoto. Controla carga/flutuação e possui a função de corte por mínima tensão, que desliga a saída automaticamente quando a bateria está com pouca carga (11,1/22,2Vcc), religando novamente quando a bateria atinge 12,6/25,2Vcc. Essa função evita danos que podem reduzir drasticamente a vida útil da bateria.

O CCS-M4024N é um dos mais modernos e versáteis controladores de carga MPPT do mercado. Possui proteção contra polaridade reversa do banco de baterias e dos módulos fotovoltaicos, que irá proteger o equipamento, caso este seja conectado com a polaridade invertida. Além de oferecer um sistema de proteção contra excesso de temperatura e valores elevados de tensão.

USOS MAIS COMUNS
Sistemas fotovoltaicos de pequeno porte em geral
Eletrificação de casas, sítios e fazendas distantes da rede elétrica
Equipamentos de internet e telefonia rural
Iluminação de vias públicas e iluminação residencial
Sistemas de emergência
Sinalização marítima, de estradas e ferrovias
Telecomunicações em geral

Especificações

Tensão nominal: 12V/24V (reconhecimento automático)
Corrente máxima de carga: 40A
Tensão solar máxima na entrada: 100Vcc
Potência máxima solar na entrada em 12V: 550W
Potência máxima solar na entrada em 24V: 1100W
Aterramento: Positivo
Comunicação: RS232
Bitola máxima do cabo elétrico: 8 mm²
Dimensões: 183 x 127 x 65,5mm
Faixa de temperatura ambiente: -35°C +45°C
Peso: 800g
Grau de proteção: IP32

*Tabela com valores aproximados de caráter meramente informativo. Em caso de dúvidas, verificar o manual do fabricante.

Itens Inclusos

Controlador de carga 40A (12V/24V) MPPT – CCS-M4024N
Manual de instruções

Dúvidas Comuns

Quantos painéis podem ser utilizados com este controlador?
Este controlador permite o uso de um arranjo de módulos fotovoltaicos com potência somada de até 550W para saída em 12Vcc ou de até 1100W para saída em 24Vcc. A tensão (medida em Volts) dos painéis deve ser de até 100Vcc.

Como é feita a instalação?
O primeiro passo é cobrir os painéis fotovoltaicos para que eles não produzam eletricidade. Em seguida, conectar as placas fotovoltaicas entre si e conecta-las ao controlador de carga. Posteriormente, as baterias devem ser conectadas entre si e ao controlador de carga e descarga. As baterias devem ficar o mais próximo possível do controlador, em geral, entre 30 cm e 01 metro. Por último, podem ser ligados os equipamentos na saída do controlador de carga. Durante a instalação é preciso atenção à polaridade das ligações. Utilize como referência cabos vermelhos para positivo e cabos pretos para negativo.

O controlador de carga deve ficar em local seco, protegido e ventilado. Nunca instale o controlador em locais húmidos. Ele aquece quando está em funcionamento, por isso deve ser fixado em uma superfície não inflamável. Para evitar mau contato, os parafusos dos conectores devem ficar bem apertados. O controlador de carga não necessita de cuidados especiais. Antes da instalação, recomendamos ler atentamente o manual de instruções que acompanha o produto.
