Controlador Temperatura Tempo Rampas Patamares Km5 C Sensor

Descrição

CONTROLADOR TEMPERATURA TEMPO RAMPAS PATAMARES KM5 COM SENSOR TIPO J

CARACTERÍSTICAS TÉCNICAS

1334 - CONTROLADOR TEMPERATURA TEMPO RAMPAS PATAMARES KM5(1x)

6 RAMPAS
6 PATAMARES
Saída 1: Vcc para SSR
Saída 2: Relé SPST 2A (carga resistiva)
Saída 3: Relé SPST 2A (carga resistiva)
Entrada/Saída 4: Vcc para SSR
Função Rampa/Patamar: 2 páginas de 48 segmentos divididos em 8 programas.
Memória para função Rampa/Patamar com resolução de 1 minuto
Entrada para termopar (J, K, R, S, T) termorresistência (PT100), mA, mV, V
Caixa: Plástico UL94 V0 autoextinguível
Grau de proteção do frontal: IP65 (com guarnição de vedação opcional) para ambientes fechados conforme EN60070-1
Grau de proteção do bloco de terminais: IP 20 conforme EN600070-1
Instalação: Montagem em porta de painel
Bloco de terminais: 16 terminais com parafusos rosca M3, para cabos de 0,25 a 2,5 mm2 (22 AWG a 14 AWG)
Dimensões: 48 x 48 mm, profundidade 75,5 mm (1,77 x 1,77 x 2,97)
Abertura do painel: 45 (+0,6 mm) x 45 (+0,6 mm) [1,78(+0,023) x 1,78(+0,023)
Alimentação: -100 a 240 Vca/Vcc (-15 a +10% do valor nominal)
Consumo máximo: 5 VA
Tensão de isolação: 2300 Vrms, de acordo com EN61010-1
Tempo de atualização do display: 500 ms
Tempo de amostragem: 130 ms
Resolução: 30000 contagens
Precisão total: ± 0,5% FE ± 1 dígito a 25 °C (temperatura ambiente)
Compatibilidade eletromagnética e requisito de segurança Diretiva EMC 2004/108/CE (EN 61326-1), diretiva BT2006/95/CE (EN 61010-1)
Categoria de instalação: II
Grau de poluição: 2
Desvio de temperatura: Incluído na precisão total
Temperatura de funcionamento: 0 a +50 °C
Umidade: 20 a 85% não condensado

291 - TERMOPAR TIPO J SENSOR 5MM X 100MM CABO MALHA 1 MT (1x)

Sensor (haste): 5 mm x 100 mm
Cabo: trança metálica 1 metro
Conexão: feita com terminais tubulares para melhor conexão

Modelo utilizado em diversos controladores que utilizam sensor J:

Coel: KM1B, M48, M72, KM3, KM5, KM1, KX5, KX3 e outros
Inova: YB1-11, YB1-13, 46101, 20011, 20013, YB1-14 e outros
Novus: N1030, N1040, N1200, N480 e outros

DESCRIÇÃO DO PRODUTO:

O KM5P é um controlador de temperatura/processo da família Kube, com a função rampa/patamar de 2 páginas com 48 segmentos divididos em 8 programas. Possui memória do programa com resolução de 1 minuto para partida após uma queda de tensão.

Com capacidade de gerenciar sequências de até 4 programas com bases de tempo diferentes (h/min – min/s) e até 999 repetições para cada programa. O display de indicação do valor de processo muda de cor conforme o valor medido para facilitar a identificação de alguma situação de alarme. Este controlador possui uma entrada universal (TC, mV, V, mA, Pt100-Pt1000), opção de saída relé, tensão para SSR, linear mA/V, servomotor

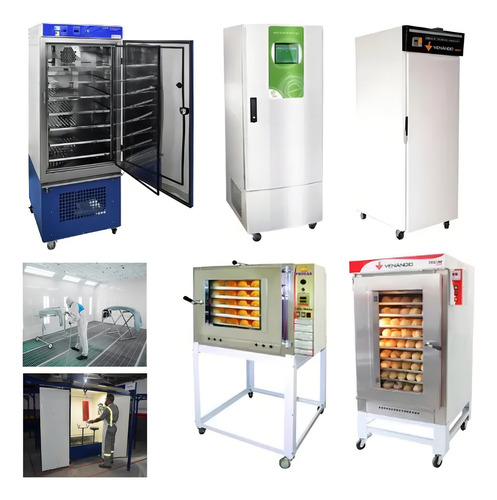

APLICAÇÕES DO PRODUTO

CÂMARAS CLIMÁTICAS - CÂMARAS DE PINTURA - FORNO PARA DOBRA DE VIDROS

FORNOS PARA CERÂMICA - FORNOS PARA LABORATÓRIOS - INCUBADORAS

FORNOS PARA PANIFICAÇÃO - ESTUFAS - TRATAMENTO TÉRMICO

CHOCADEIRAS - PROCESSO DE FABRICAÇÃO DE CERVEJA - INDUSTRIA ALIMENTÍCIA

EMBALADORAS - ESTERILIZAÇÃO - MÁQUINAS DE CALÇADOS

PRENSAS TÉRMICAS - SELADORAS - SOPRADORAS

TÚNEL DE ENCOLHIMENTO - VULCANIZADORAS - FORNO EM GERAL

AUTOCLAVES - FORNO DE FUNDIÇÃO - FORNO MUFLA
