Conversor Boost Dc Dc Step-up 400w 15a 8.5-50v Para 10-60v

Descrição

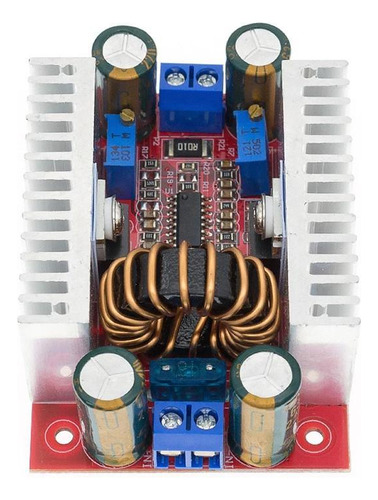

Modulo conversor dc-dc step-up 400w ajustável 15a - 8.5-50v para 10-60v

O módulo conversor dc-dc step-up 400w ajustável 15a - 8.5-50v eleva tensões de 8.5v a 50v para uma tensão de saída de 10v a 60v (sempre maior do que a tensão de entrada). Possui ajuste de corrente máxima, funcionando como fonte de corrente constante de 0.2a até 12a. Os 15a só podem ser solicitados no modo tensão constante e com ventilação forçada.

Se você tem uma fonte de 5v e precisa alimentar um circuito com 12v ou 24v (até 60v), este módulo serve para essa função, desde que a corrente não passe de 15a e 400w (acima de 8a usar ventilação forçada), desde que a fonte 5v tenha capacidade de corrente para manter a potência solicitada na tensão de saída.

O módulo conversor dc-dc step-up 400w ajustável 15a - 8.5-50v possui eficiência de até 96%.

O ajuste é multi-voltas, ou seja, será necessário girar o ajuste várias vezes para alcançar o valor desejado ou até mesmo perceber mudança no valor a depender dos valores ajustados para tensão/corrente.

A tensão é ajustada no ajuste cv-adj. A tensão aumenta girando o ajuste no sentido anti-horário.

A corrente máxima é ajustada no ajuste cc-adj. A corrente aumenta girando o ajuste no sentido horário.

Especificações
- Tensão de entrada: 8.5-50vcc;
- Tensão de saída: 10-60vcc (sempre maior do que entrada);
- Tipo: step-up (eleva tensão) não isolado boost.
- Corrente nominal: 8a (sem ventilação forçada);
- Corrente máxima: 15a (usar ventilação forçada);
- Potência: 400w com ventilação forçada (p = v x i);
- Corrente quiescente: 10ma (tensão de saída em 12 a 20v, maior tensão, maior corrente);
- Eficiência: até 96%;
- Faixa para corrente constante: 0.2-12a;
- Frequência de chaveamento máxima: 150khz;
- Topologia: boost;
- Proteção contra sobrecorrente: sim;
- Proteção contra inversão de polaridade: não;
- Peso: 84g;
- Dimensões: 67x48x28mm.

Itens inclusos
- 1 x módulo conversor dc-dc step-up 400w ajustável 15a - 8.5-50v para 10-60v;
