Controlador Sem Escova Dc 12v-36v 500w Hall D Car Driver

Descrição

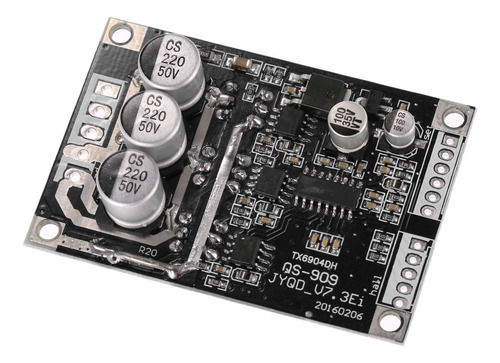

Controlador sem escova DC 12V-36V 500W Hall d Car Driver Board
Características:
SMT ps, alta. Placa de
motorista sem escova DC. Tensão de abertura:
DC 12V a 36V; corrente de abertura: 15A.
Com função de regulação, tensão de 0,1V-5V. Íon de parada,
íon de sobrecorrente, permite controle, controle de direção e sinal de controle.
Especificações: Tensão de abertura:
DC12-36V Corrente de abertura: 15A

Potência de acionamento: 15A 500W Tensão: 0,1V-5V Temperatura de abertura: -40 85C Altura: 90 por centímetro Ícone de parada: Sim Ativar controle: Sim Íon de sobrecorrente: Sim Controle de direção: Sim

Sinal de controle: Sim
Tamanho do PCB: 63* 42* 17 mm
Peso: 30 g
Terminal de alimentação SAÍDA:
VCC (fonte de alimentação)
GND (um)
MC (fases W)
MB (fases V)
MA (fases U)
DEFINIDO para o lado do controle:
terminal de controle GND terra
VR a extremidade reguladora 0-5V (correspondente a 10 por cento de - 100 por cento) O controle de
reversão ZF (conectado a 5V ou terra pode mudar a direção de rotação)
M saída de pulso do tacômetro (dependendo do número de s correspondente ao número de pulsos por revolução do número de saída). EL habilita o terminal de controle (conectado a 5V ou
ligação à terra (depois 5V, aterrando as paradas)
HALL para os terminais Hall:
5V, potência Hall
Ha, sinal Hall
Hb, sinal Hall
Hc, sinal Hall
GND, Hall
Nota:
Devido a diferentes fabricantes de Hall, a linha Hall pode mostrar diferença em relação às imagens, você precisa ajustar a sequência.
Se a sequência da linha estiver errada, ela não funcionará conforme o esperado, como partida anormal, com grande corrente ou até mesmo queimar a placa do driver.
Dicas: Se você usar menos de 60W, sem dissipador de calor adicional; certifique-se de adicionar dissipador de calor quando exceder 60W. Quando Ao instalar o dissipador de calor, você deve prestar atenção ao isolamento de 6 unidades MOS na parte traseira do módulo. Isso danificará a placa do driver permanentemente sem isolamento.
Lista de pacotes:
1* Controlador sem escova
