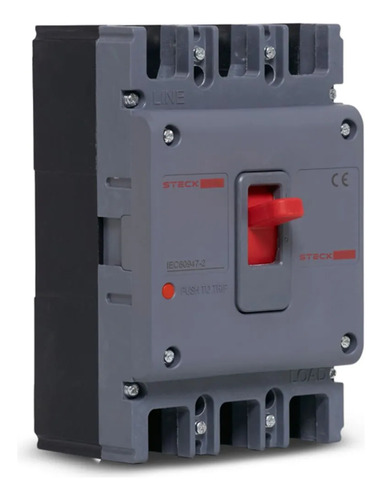

Disjuntor Caixa Moldada Asgard Tripolar 100a S100 690v Steck

Descrição

DISJUNTOR CAIXA MOLDADA STECK
DISJ CX MOLD ASGARD TRIP 100A SERIE S100 690V STECK

Descrição:
Polos: 3P Tripolar
In (A): 100A
Tensão nominal: 690V
Serie: S100

Resistente à umidade e ao calor

Temperatura ambiente:
• O disjuntor foi projetado para operar em ambiente com temperatura entre (-5°C a 40°C).
• Consulte a tabela de fatores de redução de temperatura ou entre em contato conosco  se a temperatura ambiente operacional exceder 40ºC.
• A temperatura de armazenamento varia entre -20ºC e 70ºC.

Altitude:
• Altitude no local de instalação normal não deve exceder 2000m.
• Se a altitude exceder 2000m, devem ser consideradas as mudanças na rigidez dielétrica e na queda da temperatura do ar.

Umidade:
As seguintes condições devem ser cumpridas durante o funcionamento normal:
• A umidade relativa do ar não deve exceder 50% se a temperatura ambiente for +40ºC.
• O produto pode ser utilizado a uma umidade relativa elevada se a temperatura for baixa.
• A umidade relativa média mensal no mês mais úmido é de 90%.
• Considera-se o impacto da condensação gerada na superfície do produto na propriedade  do produto.
O disjuntor de caixa moldada Asgard® está em conformidade com o isolamento definido na norma IEC 60947-2.

• O local isolado corresponde a O (OFF).
• A manopla pode indicar "OFF" somente quando o contato está realmente aberto.
• A alavanca de acionamento ou o mecanismo de operação motorizado não alterarão a confiabilidade do sistema de indicação de contato. Através do ensaio, a função de isolamento deve garantir:
- Confiabilidade mecânica do sistema de indicação de contato;
- Sem corrente de fuga;
- Que tenha uma capacidade de resistência à sobretensão entre os terminais de entrada e de saída.

Grau de proteção:
Grau de proteção IP do corpo do disjuntor: IP20.
Disjuntor instalado no quadro elétrico:
- Disjuntor com alavanca de acionamento: IP40.
- Disjuntor com mecanismo de operação motorizado: IP40.

Redução de altitude:
Os recursos do disjuntor não serão afetados se a altitude estiver abaixo de 2000m. A capacidade de isolamento do ar e a queda de temperatura devem ser consideradas se a altitude for superior a 2000m.

REF. SDJS100 | Marca. Steck
