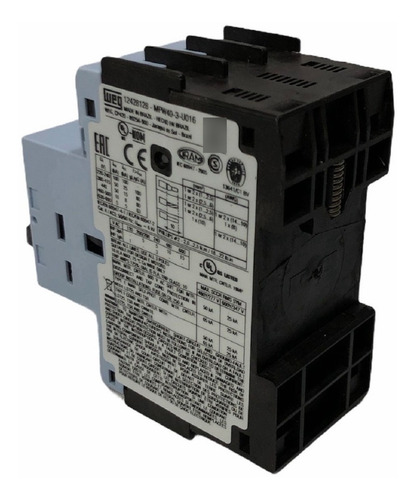

Disjuntor Motor 40a Weg Mpw40-3-u016 Faixa Ajustavel 10-16a

Descrição

O Disjuntor Motor é um dispositivo que faz o seccionamento e a proteção de motores elétricos contra curtos circuitos e sobrecargas.

A principal característica deste dispositivo acontece no momento de sua abertura em condições anormais de corrente. Em caso de curto circuito ou sobrecarga do motor, o Disjuntor Motor consegue realizar a abertura sem danificar seus componentes internos, extinguindo o arco elétrico formado em sua câmera de extinção.

A maior vantagem da sua atuação é a tolerância a elevadas sobrecorrentes momentâneas, permitindo a partida de um motor elétrico em tensão plena.

Os Disjuntores Motores Weg, da linha MPW, oferecem alta tecnologia, suportando curto circuitos fixos no valor de 13 vezes a corrente nominal máxima do disjuntor, além de proporcionar fácil instalação.

FICHA TÉCNICA:

Marca: Weg
Código Weg: 12428128
Referência Weg: MPW40-3-U016
Descrição do Produto: Disjuntor Motor Tripolar
Linha: MPW

Tensão Máxima de Operação: 690V
Corrente Nominal de Operação: 16A
Faixa de Ajuste da Corrente de Operação: 10-16A

Classe de Disparo Térmico (Recomendável):
Classe 10 - motores com partidas de até 10 segundos

Sensibilidade Contra Falta de Fase:
Quando dois polos do Disjuntor Motor possuírem sobrecargas de 15%, e um dos polos zero de corrente, o mesmo deverá desarmar em menos de 2 horas

Número de polos: 3
Tipo dos Terminais: Parafusos / Fenda-Phillips (Nº 2)
Categoria de Utilização Para Partidas de Motores Elétricos:
AC-3: Acionamento e parada de motores tipo “Gaiola de Esquilo” / Reverter sentido de giro do motor somente quando o mesmo parar

Grau de proteção: IP20
Estimativa Vida Elétrica: 100.000 Manobras
Fixação: Trilho DIN 35mm

Corrente Nominal Máxima Inmax (Ie): 40A
Faixa de ajuste da corrente: 10-16A
Curto-Circuito Instantâneo: 13 x Iemax

Tensão de trabalho Ue: 690V
Frequência de trabalho: 50/60Hz
Tensão de isolação Ui: 690V

Tensão de impulso nominal suportável Uimp: 6kV
Categoria de utilização - IEC 60 947-2 (Disjuntor-motor): A
Categoria de utilização - IEC 60 947-4-1 (Partida de Motores): AC-3

Teste de Trip: Sim
Proteção de sobrecarga: Sim
Sensibilidade à falta de fase: Sim

Indicação de Trip: Sim
Classe de disparo: 10
Máxima frequência de manobra (man./h): 15

Dimensões:
Altura: 97mm
Largura: 45mm
Profundidade: 98mm
Peso bruto: 0,36kg

APLICAÇÕES:

Recomendável para o seccionamento proteção contra sobreaquecimentos e curto circuitos em motores com rotor tipo “gaiola de esquilo” em cargas normais como bombas, ventiladores e compressores.
