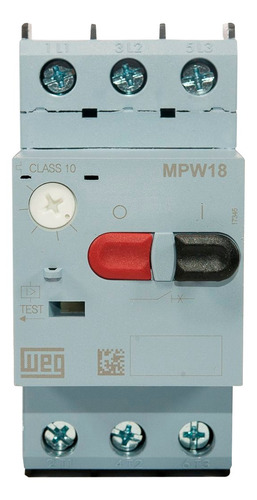

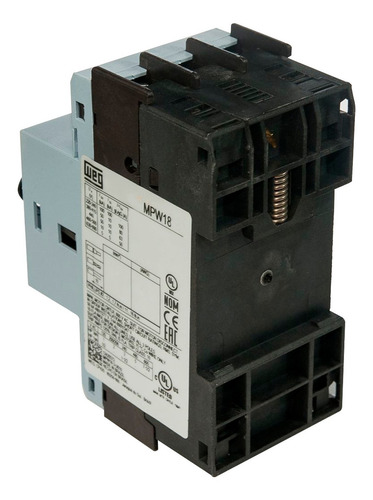

Disjuntor Motor Tripolar 2,5-4a 100ka 380/440v Weg

Descrição

Disjuntor Motor Tripolar Mpw 2,5-4a 100ka 380/440v Weg

Código Interno: 23896000274
Código Fabricante: 12429370
Código Referência: 23896000274

CARACTERÍSTICAS:

Os disjuntores-motores MPW são a solução compacta para partida e proteção de motores elétricos até 4A. Possuem alta capacidade de interrupção, permitindo sua utilização mesmo em instalações com elevado nível de corrente de curto-circuito. Asseguram total proteção ao circuito elétrico e ao motor através de seus disparadores térmico (ajustável para proteção contra sobrecargas e dotado de mecanismo diferencial com sensibilidade a falta de fase) e magnético (calibrado para proteção contra curtos-circuitos).

Possuem versões com acionamento através de botões (MPW12S/16/18) ou por acionamento rotativo (MPW25/40/65/80//100) e indicação de disparo (Trip) (somente para manopla rotativa), permitindo ao operador a visualização do estado do disjuntor. Os disjuntores podem ser bloqueados com cadeado na posição 'desligado', garantindo assim a segurança em manutenções.

- Disparadores magnéticos: através do disparador magnético, os MPW´s oferecem proteção contra curto-circuito da instalação e do motor, com disparo fixo em 13 vezes a máxima corrente da faixa de ajuste do disjuntor-motor.

- Disparador térmico: o disparador térmico é ajustável e responsável pela proteção contra sobrecarga e sensibilidade contra a falta de fase da instalação e do motor conforme IEC60947-4-1, classe de disparo 10.

- Especificação e fixação: para a especificação correta dos disjuntores-motores MPW é importante certificar-se das correntes de serviço e nominal do motor a ser protegido. O ajuste de corrente no disjuntor-motor deve estar de acordo com a corrente de serviço a fim de obterem-se todas as proteções do mesmo.

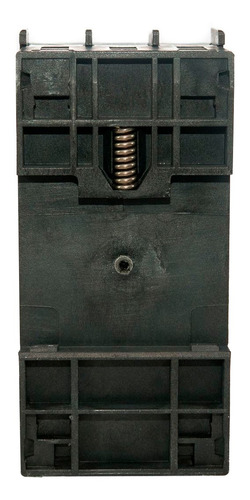

- Os MPW podem ser instalado através de fixação rápida em trilho DIN 35mm ou com fixação por parafuso através do adaptador PLMP (vide acessórios).

ESPECIFICAÇÕES TÉCNICAS:

Marca: Weg
Referência: MPW18-3-U004
Linha Fabr.: Linha Mpw
Produto: Disjuntor Motor
Polos: Tripolar
Número de polos: 3
Corrente Nominal(A): 4A
Proteção: Termomagnetico
Faixa Ajuste(A): 2,5-4A
Acionamento: Botão
Potência Motor(Kw/Cv): 1,5Kw
Tensão (V): 380/415V
Potência Motor(Kw/Cv) 2: 0,75Kw
Tensão(V) 2: 220/240V
Potência Motor(Kw/Cv) 3: 1,5Kw
Tensão(V) 3: 440/480V
Capacidade Interrupção: 100Ka
Tensão: 380/440V
Frequência(Hz): 50/60Hz
Conexão Elétrica: Terminal Parafuso
Faixa de ajuste da corrente: 2,5-4 A
Curto-Circuito Instantâneo: 13 x Iemax
Tensão de impulso nominal suportável Uimp: 6 kV
Categoria de utilização - IEC 60 947-2 (Disjuntor-motor): A
Categoria de utilização - IEC 60 947-4-1 (Partida de Motores): AC-3
Teste de Trip: Sim
Proteção de sobrecarga: Sim
Sensibilidade à falta de fase: Sim
Indicação de Trip: Não
Classe de disparo: 10
Máxima frequência de manobra (man./h): 15
Grau de proteção: IP20
Altura: 90 mm
Largura: 45 mm
Profundidade: 77 mm
Peso bruto: 0,28 kg
