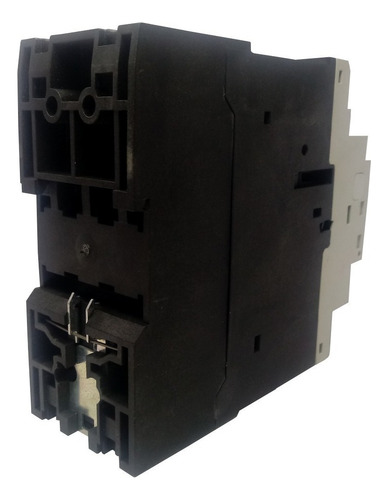

Disjuntor Motor Tripolar Mpw65-3 U050 40,0/50,0a Weg

Descrição

DISJ MOTOR TRIP MPW65 40,0/50,0A
Referência MPW65 -3 U050
Corrente Nominal Máxima Inmax (Ie) 65 A
Faixa de ajuste da corrente 40-50 A
Número de polos 3
Curto-Circuito Instantâneo 13 x Iemax
Tensão de trabalho Ue 690 V
Frequência de trabalho 50/60 Hz
Tensão de isolação Ui 690 V
Tensão de impulso nominal suportável Uimp 6 kV
Categoria de utilização - IEC 60 947-2 (Disjuntor-motor) A
Categoria de utilização - IEC 60 947-4-1 (Partida de Motores) AC-3
Teste de Trip Sim
Proteção de sobrecarga Sim
Sensibilidade à falta de fase Sim
Indicação de Trip Sim
Classe de disparo 10
Máxima frequência de manobra (man./h) 15
Grau de proteção IP20
Altura 125 mm
Largura 54 mm
Profundidade 157 mm
Peso bruto 1,07 kg

Os disjuntores-motores MPW são a solução compacta para partida e proteção de motores elétricos até 100A. Possuem alta capacidade de interrupção, permitindo sua utilização mesmo em instalações com elevado nível de corrente de curto-circuito. Asseguram total proteção ao circuito elétrico e ao motor através de seus disparadores térmico (ajustável para proteção contra sobrecargas e dotado de mecanismo diferencial com sensibilidade a falta de fase) e magnético (calibrado para proteção contra curtos-circuitos).

Possuem versões com acionamento através de botões (MPW18) ou por acionamento rotativo (MPW40/80/100) e indicação de disparo (Trip), permitindo ao operador a visualização do estado do disjuntor. Os disjuntores podem ser bloqueados com cadeado na posição "desligado", garantindo assim a segurança em manutenções.

Resumo das características técnicas
Referência MPW65
Corrente Nominal Máxima Inmax (Ie) 65 A
Faixa de ajuste da corrente 40-50 A
Tipo do terminal Box
