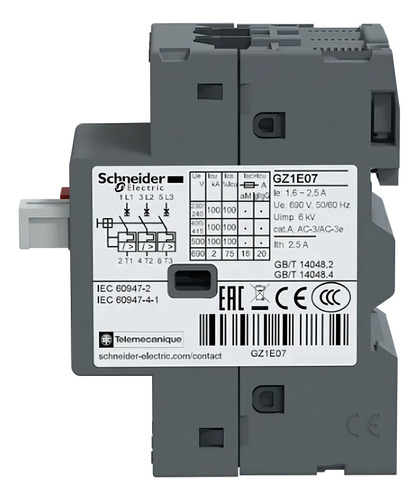

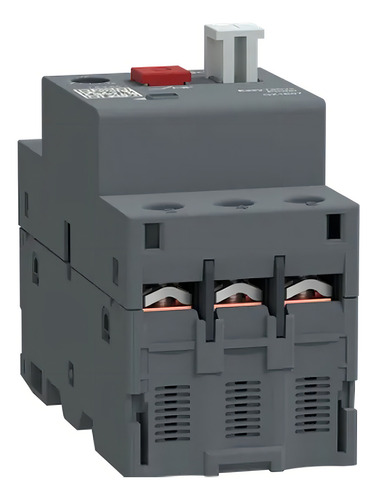

Disjuntor Termomagnético Tesys Gz1e 1,6-2,5a Schneider

Descrição

Código Interno: 24216100225
Código Fabricante: GZ1E07
Código Referência: 24216100225

Disjuntor Motor Tripolar 1,6-2,5a Com Botão De Impulsão 50/60Hz Schneider

A Schneider Electric tem mais de 180 anos de história e inovação no mercado, desenvolvendo tecnologias e soluções inovadoras e conectadas para segurança, confiabilidade, eficiência e sustentabilidade.
Seu objetivo é permitir que todos aproveitem ao máximo sua energia e recursos, fazendo a ponte entre progresso e sustentabilidade para todos. Na Schneider, isso é chamado de Life Is On.

ESPECIFICAÇÕES TECNICAS:

Linha: EasyPact
Nome do produto: EasyPact TVS
Nome abreviado do dispositivo: GZ1E
Tipo de produto ou componente: Disjuntor
Aplicação do dispositivo: Motor
Tecnologia da unidade de disparo: Termomagnético
Adequação para isolamento: Sim em conformidade com IEC 60947-1 apêndice 7.1.6
Cor: Cinza (RAL 7011)

Complementar:
Descrição de polos: 3P
Tipo de rede: CA
Categoria de uso: AC-3
Frequência da rede: 50/60 Hz conforme IEC 60947-2
Modo de montagem: Por clips / Por parafusos
Suporte de montagem: Calha
Posição de montagem: Qualquer posição
Alimentação do motor kW:
0,37 kW a 230 V CA 50/60 Hz
0,55 kW a 400 V CA 50/60 Hz
0,75 kW a 440 V CA 50/60 Hz
1,1 kW a 500 V CA 50/60 Hz
1,5 kW a 690 V CA 50/60 Hz
Capacidade de ruptura:
Icu: >= 100 kA at 230/240 V AC 50/60 Hz conforme IEC 60947-2
Icu: >= 100 kA a 400/415 V CA 50/60 Hz para IEC 60947-2
Icu: >= 100 kA a 440 V CA 50/60 Hz para IEC 60947-2
Icu: >= 100 kA a 500 V CA 50/60 Hz para IEC 60947-2
Icu: 2 kA at 690 V AC 50/60 Hz conforme IEC 60947-2
Capacidade de corte nominal de serviço em curto-circuito: 100 % at 230/240 V AC 50/60 Hz conforme IEC 60947-2
100 % at 400/415 V AC 50/60 Hz conforme IEC 60947-2
100 % at 440 V AC 50/60 Hz conforme IEC 60947-2
100 % at 500 V AC 50/60 Hz conforme IEC 60947-2
75 % at 690 V AC 50/60 Hz conforme IEC 60947-2
Tipo de controle: Botão não luminoso
Linha de ajuste de proteção térmica: 1,6…2,5 A
Corrente de disparo magnético: 33,5 A
Tensão de operação nominal: 690 V AC 50/60 Hz conforme IEC 60947-2
Tensão de isolamento nominal: 690 V AC 50/60 Hz conforme IEC 60947-2
Tensão nominal de impulso suportada: 6 kV IEC 60947-2
Dissipação de alimentação: 2.5 W (per pole)
Durabilidade mecânica: 100000 ciclos
Durabilidade elétrica: 100000 ciclos para AC-3
Taxa máxima de operação: 25 cic/h
Largura: 44,5 mm
Profundidade: 78 mm
Peso líquido: 0,26 kg

Meio ambiente:
Normas: IEC 60947-2 / IEC 60947-4
Tratamento de proteção: TH
Grau de proteção IP: IP20 conforme IEC 60529
Temperatura ambiente do ar para funcionamento: -20…60 °C
Temperatura ambiente para armazenamento: -40…80 °C
Resistência a incêndios: 960 °C conforme IEC 60695-2-1
Altitude de funcionamento: 2000 m

DIMENSÕES EMBALAGEM UNITÁRIA:

- Altura: 5 cm
- Largura: 9 cm
- Comprimento: 9 cm
- Peso: 251 g
