Display Lcd 5110 84x48 Azul Para Nokia E Projetos Arduino

Descrição

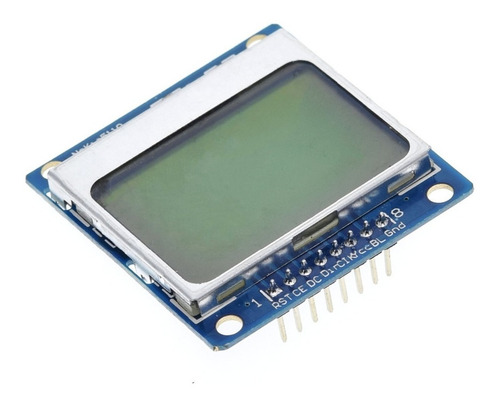

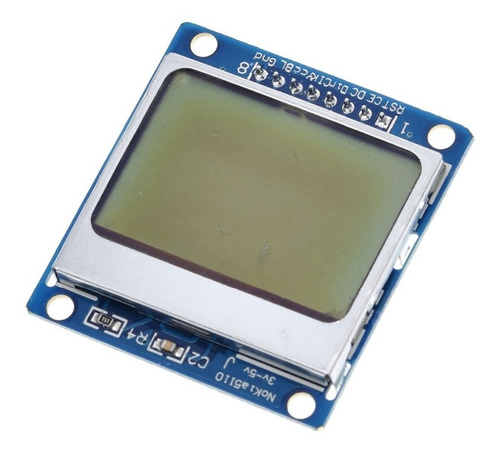

Display LCD Nokia 5110 84x48 Placa Azul - Backlight Azul

O Display Nokia 5110 utiliza o controlador PCD8544, o mesmo encontrado no Display LCD Nokia 3310. O PCD8544 é um driver controlador CMOS LCD de baixa carga desenhado para um display gráfico de 48 linhas e 84 colunas. Todas as funções necessárias para as exibições estão acopladas em um único chip, incluindo o gerenciamento de gráficos e de voltagem, resultando em um projeto enxuto, reduzindo o uso de componentes externos e baixo uso de energia. O PCD8544 se comunica com os microcontroladores através de uma interface de barramento serial.

O Display LCD Nokia 5110 é competente e possui uma ótima relação custo x benefício, vem com espaço para conectores localizados tanto na parte superior quanto na inferior, permitindo sua soldagem na posição mais indicada para seu projeto.

Vem equipado com luz de fundo em LED, produzindo um Backlight Azul que facilita a leitura dos gráficos gerados e possibilita um ar moderno ao projeto.

A alimentação do display é de 3.3V. Quanto ao nível de sinal dos pinos de dados, o display é tolerante a 5V, possibilitando seu uso com os mais variados modelos de Arduino, como o Arduino Uno.

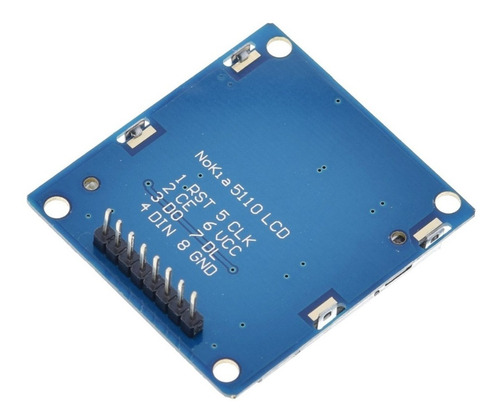

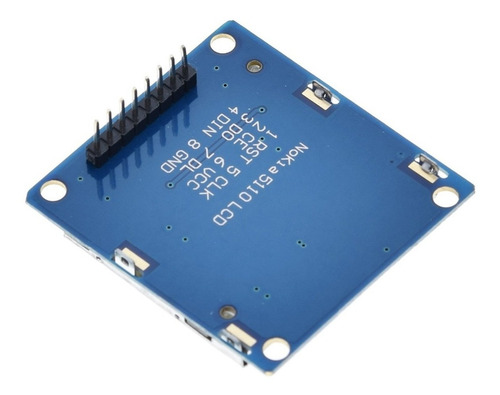

Pinagem:
- RST: Reset
- CE: Chip Select
- DC: Data / instruction selection
- DIN: Serial data line
- CLK: Serial Clock Line
- VCC: VCC (3,3V)
- LIGHT: Controle Backlight (conectar ao GND / Jumper JP)*
- GND: GND

*Nota: Para que o Backlight funcione é necessário soldar o jumper JP na parte traseira da placa.

Especificações Técnicas:
- Display LCD Nokia 5110 84x48 Placa Azul - Backlight Azul
- Modelo: LCD Nokia 5110
- Tensão de Alimentação: 3.3V
- Tensão de operação dos pinos de sinal: 3.3/5V
- Resolução: 84x48 Pixels
- Backlight: Azul
- Cor dos Caracteres: Preto
- Dimensões: 43,5 x 43 x 5mm
- Composição: Placa de Fenolite, Placas de Cristal e Componentes Eletrônicos
- Origem: China
- Tamanho: 43,5x43x 5mm
- Peso: 13,75g

Acompanha:
01 - Display LCD Nokia 5110 84x48 Placa Azul - Backlight Azul
01 - Barra de pinos 8x180 graus
