Display Nokia 5110 Lcd Azul 84x48 Programação Pic Arm Esp32

Descrição

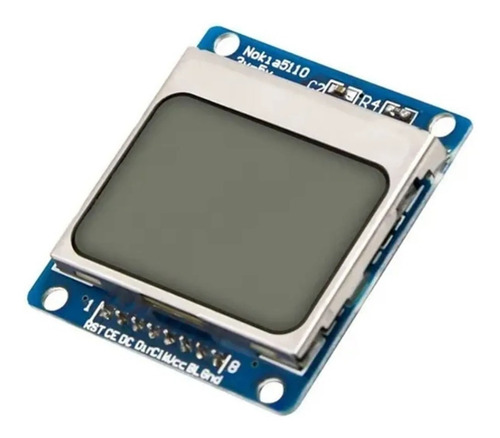

01 - Display LCD Nokia 5110 84x48 Placa Azul - Backlight Azul

O Display Nokia 5110 utiliza o controlador PCD8544, o mesmo encontrado no Display LCD Nokia 3310. O PCD8544 é um driver controlador CMOS LCD de baixa carga desenhado para um display gráfico de 48 linhas e 84 colunas. Todas as funções necessárias para as exibições estão acopladas em um único chip, incluindo o gerenciamento de gráficos e de voltagem, resultando em um projeto enxuto, reduzindo o uso de componentes externos e baixo uso de energia. O PCD8544 se comunica com os microcontroladores através de uma interface de barramento serial.

O Display LCD Nokia 5110 é competente e possui uma ótima relação custo x benefício, vem com espaço para conectores localizados tanto na parte superior quanto na inferior, permitindo sua soldagem na posição mais indicada para seu projeto.

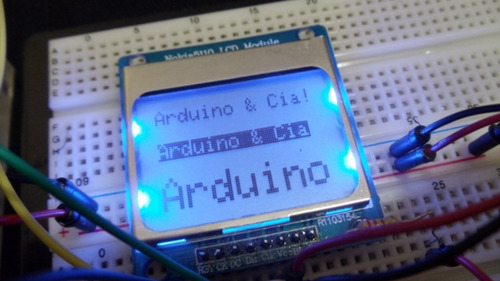

Vem equipado com luz de fundo em LED, produzindo um Backlight Azul que facilita a leitura dos gráficos gerados e possibilita um ar moderno ao projeto.

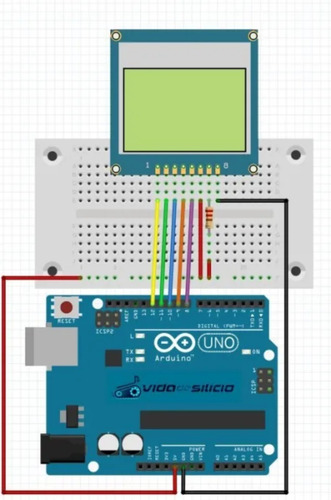

A alimentação do display é de 3.3V. Quanto ao nível de sinal dos pinos de dados, o display é tolerante a 5V, possibilitando seu uso com os mais variados modelos de Arduino, como o Arduino Uno.

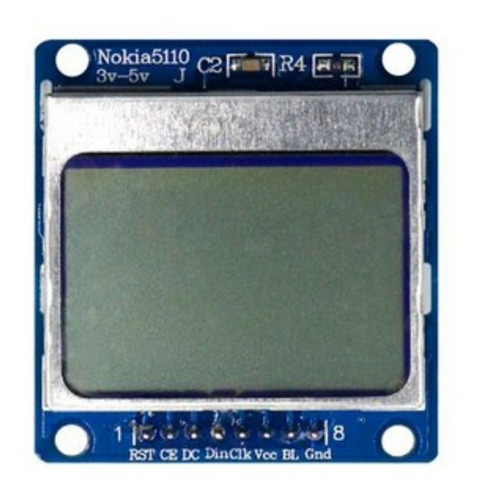

Pinagem:
RST: Reset
CE: Chip Select
DC: Data / instruction selection
DIN: Serial data line
CLK: Serial Clock Line
VCC: VCC (3,3V)
LIGHT: Controle Backlight (conectar ao GND)
GND: GND

Especificações Técnicas:
Display LCD Nokia 5110 84x48 Placa Azul - Backlight Azul
Modelo: LCD Nokia 5110
Tensão de Alimentação: 3.3V
Tensão de operação dos pinos de sinal: 3.3/5V
Resolução: 84x48 Pixels
Backlight: Azul
Cor dos Caracteres: Preto
Dimensões: 43,5 x 43 x 5mm
Composição: Placa de Fenolite, Placas de Cristal e Componentes Eletrônicos
Origem: China
Tamanho: 43,5mm Largura x 43mm de Comprimento x 5mm de Altura
Peso: 13,75g

Conteúdo da Embalagem:
01 - Display LCD Nokia 5110 84x48 Placa Azul - Backlight Azul
01 - Barra de pinos 8x180 graus
