Ferramenta Diagnóstico De Relés De Veículos Confiabilidade

Descrição

Descrição
Introdução:

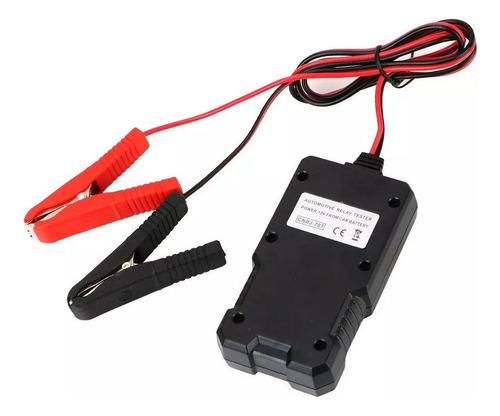

BJ-707 é um relé de teste rápido que fornece uma indicação da saúde geral e do funcionamento dos relés automotivos mais comuns. O testador verificará o funcionamento adequado dos contatos do relé conectando a bateria do carro (11V--15V) à bobina do relé. O testador observará a configuração dos pinos, o tempo de fechamento e abertura dos contatos e a consistência do relé durante cada sessão de teste, o Testador acenderá o LED VERDE se todos tiverem passado durante a sessão de teste, se não acender o LED VERMELHO.

Introdução:

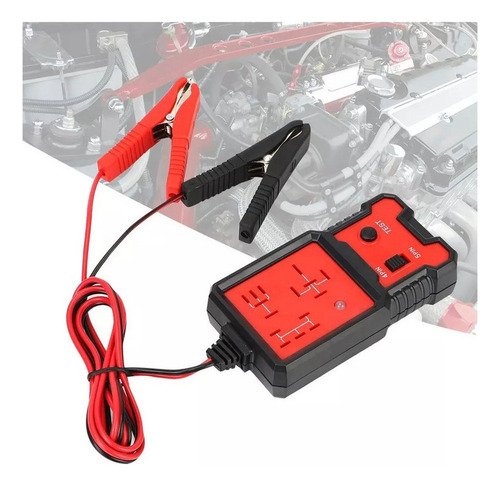

1. Conecte os cabos de energia à bateria do carro -- presilha preta do jacaré ao terminal negativo, presilha vermelha do jacaré ao terminal positivo.

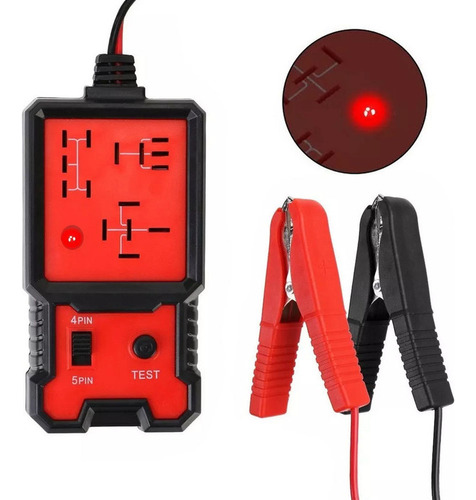

2. O testador é ligado quando o LED se acende em VERMELHO.

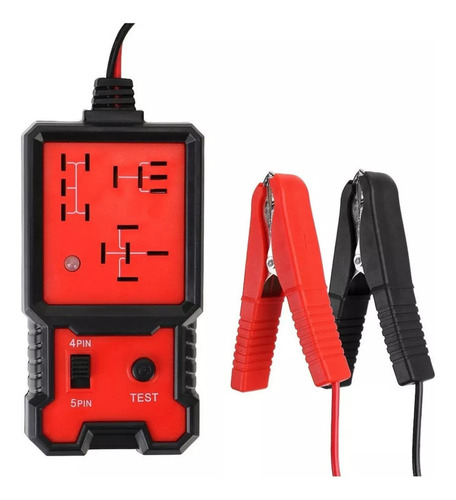

3. 3. Verifique o relé antes de conectá-lo ao testador. Se for um relé de 4 pinos, selecione 4 pinos no testador. Se for um relé de 5 pinos, selecione 5 pinos no equipamento de teste.
4. Conecte o relé em um dos três receptáculos.
5. 5. Pressione o botão TEST.
6. O testador verificará a configuração dos pinos do relé desconhecido. O testador acenderá o LED VERMELHO se o relé desconhecido não for o mesmo dos relés automotivos mais comuns ou se o pino do relé desconhecido for destruído.
7. O testador abrirá e fechará o relé 10 vezes para testar o tempo de fechamento e abertura do contato se a configuração do pino do relé estiver correta. O testador acenderá o LED VERMELHO imediatamente se o tempo estiver acima do tempo.

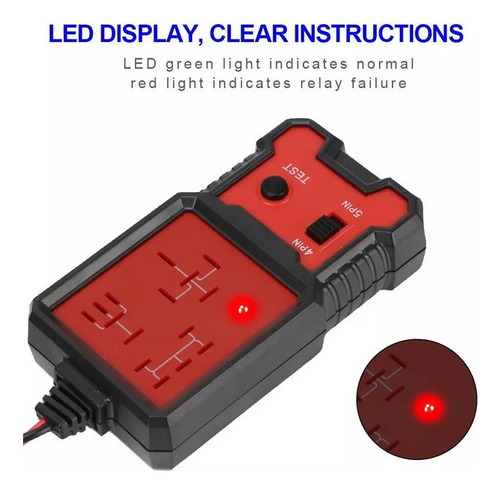

8. O testador verificará a consistência do relé após testar dez vezes o tempo para o fechamento e abertura do contato. O testador acenderá o LED VERDE se o teste for aprovado, se não acender o LED VERMELHO.
9. Desconecte os cabos de energia da bateria do carro e remova o relé do equipamento de teste.

Atenção:

1. A bateria do carro deve ser uma bateria de 12V e a voltagem da bateria é 11V-15V.
2. Ideal para resistência da bobina acima de 20 ohms.

Embalagem incluída:

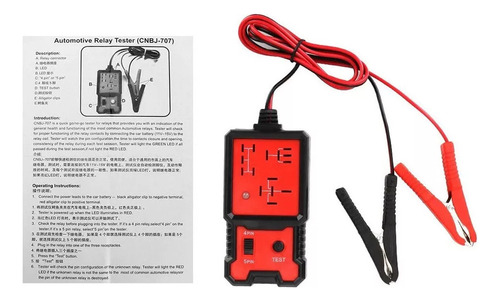

1 x Testador de relés para carro

Garantia do vendedor: 7 dias
