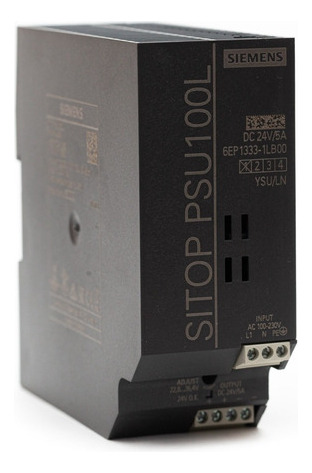

Fonte de alimentação Siemens 6ep1333-1lb00 Sitop

Descrição

SITOP PSU100L/1AC/DC24V/5A SITOP PSU100L 24 V/5 A Fonte de alimentação estabilizada: AC 120/230 V Saída: DC 24 V/5 A
Dados técnicos gerais
Tensão de alimentação com valor inicial AC
Ajuste por meio de um interruptor no equipamento
Tensão de alimentação
1 com valor nominal AC 120 V
2 com valor nominal AC 230 V
Entrada tensão
1 com AC 93... 132 V
2 com AC 187... 264 V
Frequência de rede
1 valor nominal 50 Hz
2 valor nominal 60 Hz
Frequência de rede: 47... 63 Hz
Corrente de entrada
com valor nominal da tensão de entrada 120 V 2.1 A
com nominal valor da tensão de entrada 230 V 1,15 A
Tensão de saída com valor nominal DC 24 V
Tensão de saída
na saída 1 com valor nominal DC 24 V
Tolerância total de tensão relativa: 3%
Precisão da regulação relativa da tensão de saída
com flutuação lenta da tensão de entrada 0 ,1%
com flutuação lenta de carga resistiva 0,5%
Ondulação residual
máx. 150 mV
típica 50 mV
Tensão de pico
máx. 240 mV
típica 150 mV
Tensão de saída ajustável: 22,8... 26,4 V
Atraso máximo de excitação: 1,5 s
Saída
típica tempo de aumento de tensão 130 ms
Corrente de saída
Valor nominal 5 A
faixa atribuída 0... 5 A; +45... +60 °C: Reduzindo 2% /K
Potência ativa típica fornecida: 120 W
Propriedade do produto
conexão paralela do equipamento Sim
Desempenho [%]: 86%
Perdas [W]
com valor nominal de tensão de saída
Tempo de configuração
com etapa de carga típica de 10% a 90% 0,4 ms
com etapa de carga de 90% a 10% típica 0,4 ms
Intensidade do valor efetivo de curto-circuito sustentado
típico 8 A
Corrente de fuga
máx. 3,5 mA
típica Grau de proteção IP de 0,4 mA
: Certificado de adequação IP20

CE marcado Sim
Aprovação UL Sim; listado na Culus (UL 508, CSA C22.2 nº 107.1), Arquivo E197259
Aprovação da CSA Sim; listado na Culus (UL 508, CSA C22.2 nº 107.1), Arquivo E197259
CCSAus, Classe 1, Divisão 2 Não
ATEX No
Certificado de adequação
IECEx No
NEC Classe 2 No
UlHazloc Aprovação No
FM Aprovação No
Naval Classification Society
American Bureau of Shipping Europe Ltd. (ABS) No
Bureau Veritas (BV) No
DNV GL No
Lloyds Register of Shipping ( LRS) Não
Nippon Kaiji Kyokai (NK) No
CEM
Standard
para emissão de perturbações EN 55022 classe A
para limitação de harmônicos de rede -
para imunidade a distúrbios EN 61000-6-2
Temperatura ambiente
durante a operação 0... 60 °C; Com convecção natural
durante o transporte -40... +85 °C
durante o armazenamento -40... +85 °C
Tipo de conexão elétrica Conexão parafusada
na entrada L, N, PE: 1 terminal de parafuso resp. para 0,5... 2,5 mm² monofilar/flexível
na saída +, -: 2 terminais de parafuso para 0,5... 2,5 mm²
para contatos auxiliares -
Largura da caixa: 50 mm
Altura da caixa: 125 mm
Profundidade da caixa: 120 mm
