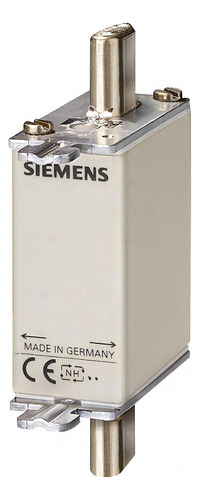

Fusível Nh Retardado T-000 20a 120ka 690vca Siemens

Descrição

Fusível Nh Retardado T-000 20A 120Ka 690Vca Siemens

CARACTERÍSTICAS:

Elemento fusível LV HRC, NH000, In: 20 A, gG, Un AC: 690 V, Un DC: 250 V, Indicador frontal, alças de aperto.

ESPECIFICAÇÕES TÉCNICAS:

Marca: Siemens
Referência: 3Na38076
Produto: Fusível
Tipo: Nh
Modelo: Retardado
Tam/Dimensao: T-000
Corrente(A): 20A
Ruptura(Ka): 120Ka
Acessorio: Ate 690Vca
Classe de proteção IP: IP20, com condutores conectados
Marca do produto: SENTRON
Designação do produto: fusível LV HRC
Design do produto: Com contatos de lâmina
Projeto de um indicador de identificação: Indicadores frontais
Design do contato de comutação: Não corrosivo, prateado
Projeto do elo fusível: LV HRC elo fusível

Tamanho do sistema de fusíveis de acordo com EN 60269-1: NH000
Classe operacional do elo fusível: gG
Alças de aperto: não isoladas do tipo de montagem
Tipo de tensão da tensão de operação: AC/DC

Tensão de alimentação:
- no valor nominal AC: 690 V
- Em DC: 250V

Corrente de capacidade de comutação:
- em DC de acordo com o valor nominal IEC 60947-2: 25 kA
- de acordo com o valor nominal IEC 60947-2: 120 kA

Dissipação:
Perda de energia [W]: 2.22 W
Perda de potência [W] para o valor nominal da corrente em AC: 2.22 W

Corrente:
Corrente operacional:
- a 30 °C valor nominal: 19.6 A
- a 40 °C valor nominal: 19 A
- a 45 °C valor nominal: 18.4 A
- a 50 °C valor nominal: 18 A
- a 55 °C valor nominal: 17.6 A
- a 60 °C valor nominal: 17.2 A
- no valor nominal AC: 20 A

Condições ambientais:
- Mínimo -5°C
- Máximo de 40 °C
Categoria ambiental: -20 a +50 a 95% de umidade relativa
Categoria ambiental durante o armazenamento: 90% a 20°C
