Gerador Áudio Faixa 10hz A 1mghz 7 Leds Sonoro Ga-100

Descrição

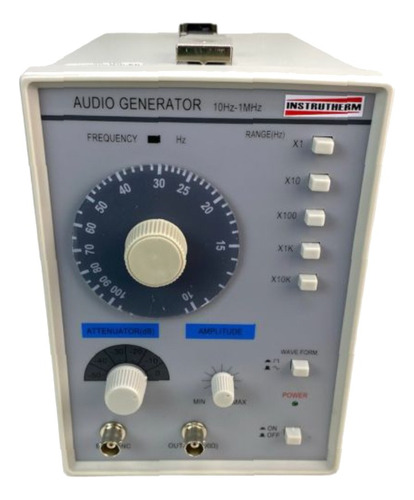

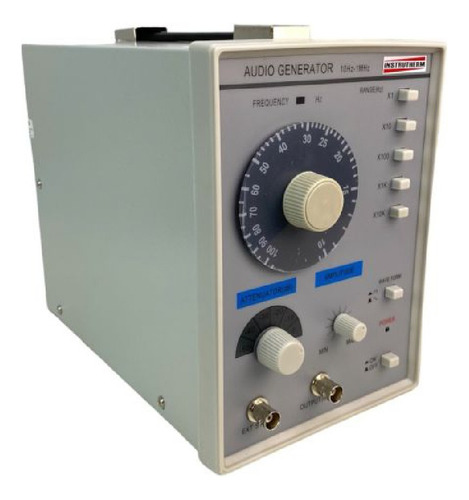

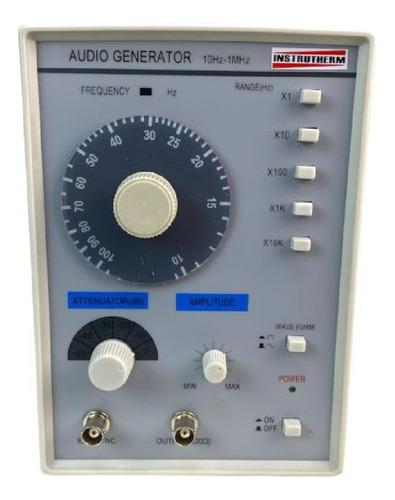

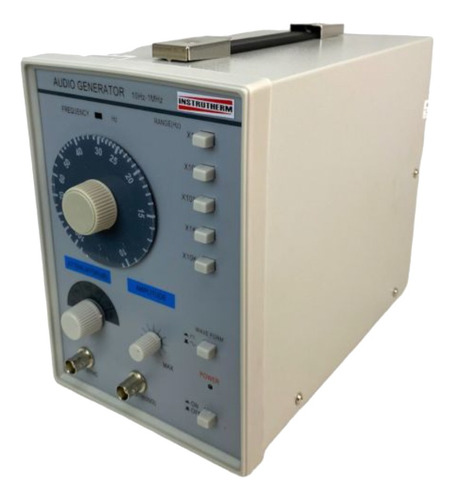

GERADOR DE ÁUDIO FAIXA 12 HZ A 750 KHZ MOD. GA-100

DESCRIÇÃO:
Gerador de sinal de áudio

APLICAÇÕES
Instrumento utilizado para gerar sinais de áudio em forma de onda, frequência e amplitude. Utilizado em laboratórios de eletrônica como fonte de sinal para teste de diversos aparelhos e equipamentos eletrônicos como: mixers, amplificadores, filtros, etc.

ESPECIFICAÇÕES TÉCNICAS:
Faixas de operação:
“X1” 12 Hz a 112 Hz
“X10” 112 Hz a 1,12 kHz
“X100” 1,12 kHz a 11,2 kHz
“X1k” 11,2 kHz a 112 kHz
“X10K” 112 kHz a 750 kHz
• Precisão de frequência: 6% da leitura
Características da onda senoidal
Tensão de saída: 5 V rms ou mais
Distorção de saída: 400 Hz-20 KHz, 0,1% ou menos
(Faixa X100 para 1KHz)
50 Hz a 500 KHz 0,5 % ou menos
Planicidade de saída: ±1,5 dB (consulte 1 KHz)
Características da onda quadrada:
Tensão de saída: 10 Vp.p ou mais
Tempo de ascensão: 0,25 µs ou menos
Taxa de direitos: 50 % ±5 % (consulte 1 KHz)
Características de sincronização externa
Faixa ±3 % da frequência do oscilador
Impedância de entrada: 10 K aproximada
Tensão máxima: 10 V rms
Características de saída:
Impedância: 600 ± 10 %
Atenuador: 0 dB, -10 dB, -20 dB, -30 dB, -40 dB e -50 dB em 6 passos (precisão +1 dB com carga de 600)
Consumo: 5 Watt
Dimensão (A x L x C): 142 mm x 233 mm x 197 mm
Peso: 3,5 Kg
Temperatura de operação: 10 a 40°C
Umidade de operação: 10 a 80% U.R
Alimentação: 127 V AC ou 220 V AC, 50/ 60 Hz
Dimensão (A x L x C): 142 mm x 233 mm x 197 mm
Garantia: 06 meses

ITENS FORNECIDOS
Gerador de áudio

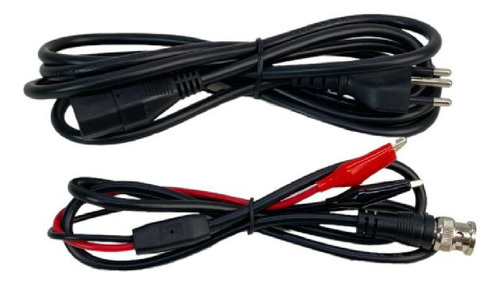

Cabo de alimentação
Cabo de teste BNC/ jacaré
Cartão com instruções de download do manual em .PDF

Garantia de fábrica: 12 meses
