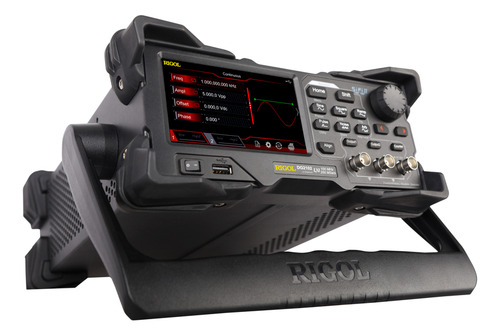

Gerador De Funções Arbitrárias 70mhz 2ch Dg2072 Rigol

Descrição

Descrição
Distribuidor Autorizado da Rigol no Brasil!

____________________________________________________________________________________________________________

O gerador de forma de onda de função/arbitrária DG2072 é um gerador de sinal multifuncional com funções de gerador de função, gerador de forma de onda arbitrária, gerador de ruído, gerador de pulso, gerador de código, gerador harmônico, modulador analógico/digital, medidor de frequência, etc.

Para você que exige alta fidelidade de sinal em uma geração de forma de onda confiável e capaz não precisa ir além do gerador DG2052. Com frequências de 70 MHz, 2 canais, resolução de 16 bits e formas de onda arbitrárias de até 16 Mpts, o DG2072 reproduz qualquer forma de onda com alta fidelidade de sinal.

Os gerador DG2072 estende a saída em resolução de 16 bits. A resolução da tensão de saída é 4 vezes maior que a do gerador tradicional de 14 bits. O DG2072 pode reproduzir qualquer forma de onda de maneira mais confiável e melhorar a fidelidade e o desempenho do sinal.

A tecnologia SiFi II permite que você produza os sinais de forma flexível atravÉs das opções de filtragem, como pisada, suavização e interpolação, tornando-o um dos geradores mais flexíveis do mercado. A interface de toque híbrida e o design industrial o tornam a escolha perfeita para o seu laboratório, enquanto a Ethernet e o USB padrão o tornam a escolha para você que precisa controlar programaticamente o seu instrumento.

A combinação de controle da tela touch screen com botão de clique e slide e tecla de multi-função facilita a busca e atualização das configurações da forma de onda; alternamento entre canais, configuração de cada canal e carregamento fácil das funções padrões ou ondas arbitrárias.

Suportando várias saídas de sinal, com o DG2072 você pode criar e combinar sequências complexas de sinal, simular ou analisar falhas com o toque do dedo. Uma ampla gama de sinais de teste são simulados combinando diferentes tipos de forma de onda, incluindo tom duplo, onda arbitrária e ruído. O DG2072 também tem a função de gerar sequência RS232 e PRBS, que podem ser usados em sequência de teste de aplicação avançada.

Faça teste de equipamentos de detecção harmônica ou equipamentos de filtro harmônico com o Gerador de funções DG2072, com a função de 8 integrado, produzindo harmônicas com tempos especificados, amplitude e fase.

Crie e combine sequências complicadas de sinais para emulação ou análise de falhas com o toque de um dedo. Combine ciclos de diferentes tipos de forma de onda, incluindo tom duplo, ondas arbitrárias e ruído para imitar um amplo conjunto de sinais de teste.

A nova aparência e design de interface são fáceis de usar e vão te proporcionar uma experiência amigável.

_______________________________________________________________________________________________

Características técnicas:

Gerador de Funções Arbitrárias
Marca: RIGOL
Modelo: DG2072
Tela touch screen TFT de 4,3 polegadas ( 480 x 272 )
Frequência: 70MHz
Número de Canais: 2 canais
Taxa de amostragem de até 250 MSa / s
Resolução vertical de 16 bits
Memória máxima 16Mpts
Formas de onda básicas: Seno, Quadrado, Rampa, Pulso, Ruído, DC, Tom duplo
Tecnologia Exclusiva SiFi II ( Signal Fidelity II ) : Gerar o arbitrário formas de onda ponto a ponto; recuperar o sinal sem distorção; amostra taxa precisa e ajustável; jitter de todas as formas de onda de saída ( incluindo Seno, pulso, etc. ) tão baixo quanto 200 ps
Gerador de harmônicas de alta ordem integrado ( no máximo 8 harmônicas de ordem )
Contador de frequência de 7 dígitos, largura de banda de 240 MHz com recursos completos
Até 160 formas de onda arbitrárias integradas, cobrindo os sinais comuns em aplicação de engenharia, eletrônica médica, eletrônica automotiva, matemática, processamento, e outros vários campos
Função de edição de sequência de forma de onda arbitrária disponível; arbitrário formas de onda também podem ser geradas através do software de PC
Várias funções de modulação analógica e digital: AM, FM, PM, ASK, FSK, PSK e PWM.
Função de combinação de forma de onda padrão, capaz de emitir especificações formas de onda combinadas com as formas de onda básicas
Função de rastreamento de canal padrão, quando habilitada, todos os parâmetros de ambos os canais são atualizados com base nas configurações dos usuários
Interface padrão: USB Host E Device e LAN (LXI Core 2011 Device); Compatível com função USB-GPIB
RS232, PRBS e saídas de tom duplo suportadas
Dimensões: 261.5 mm 112 mm 318.4 mm
Peso aproximado: 3,2kg
Garantia: 03 (três) anos contra defeitos de fabricação

_______________________________________________________________________________________________

Acessórios Inclusos:

1 x Manual de instruções
1 x Cartão de garantia do equipamento
1 x Cabo BNC
1 x Cabo USB
1 x Cabo de alimentação

_______________________________________________________________________________________________

Acessórios Opcionais (Não estão inclusos):

Atenuador de 40dB - RA5040K
Conversor de Interface USB-GPIB - USB-GPIB-L

Garantia de fábrica: 3 anos
